Push/ Pull Schloss | Elektronisches Türschloss

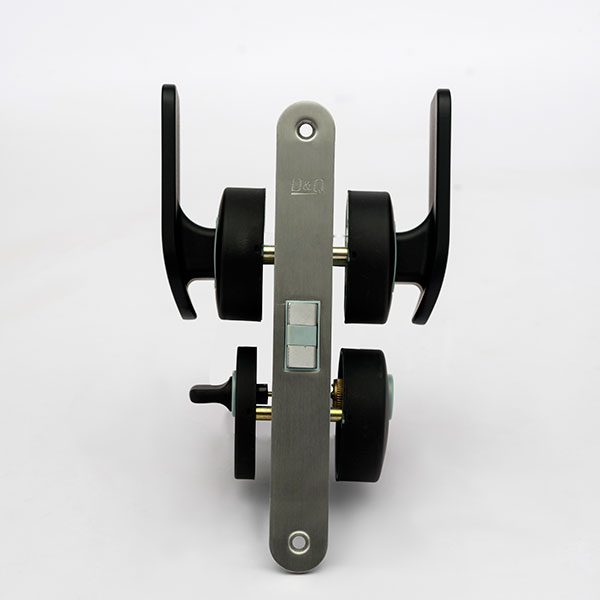

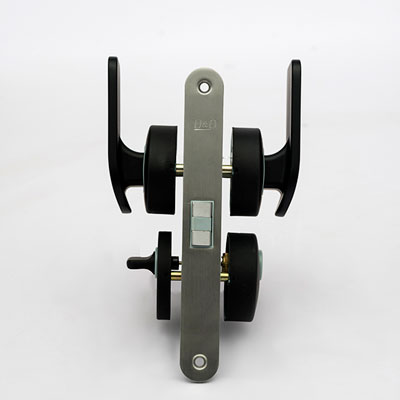

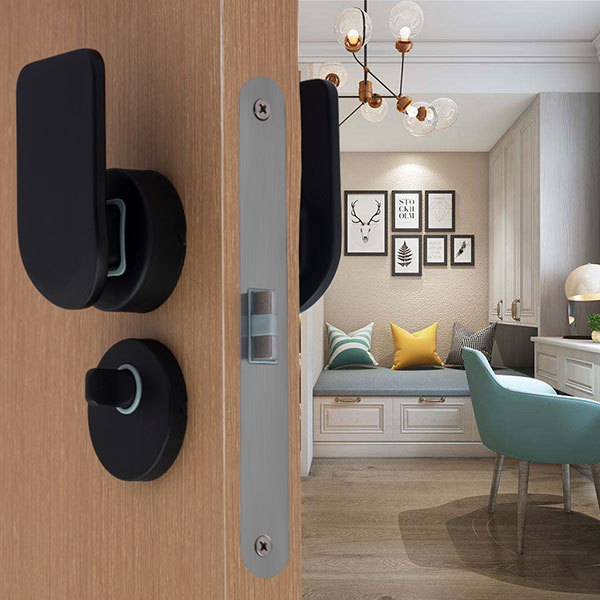

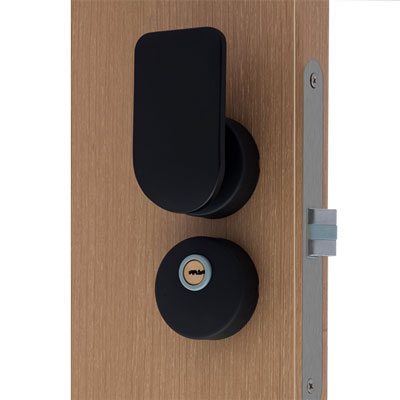

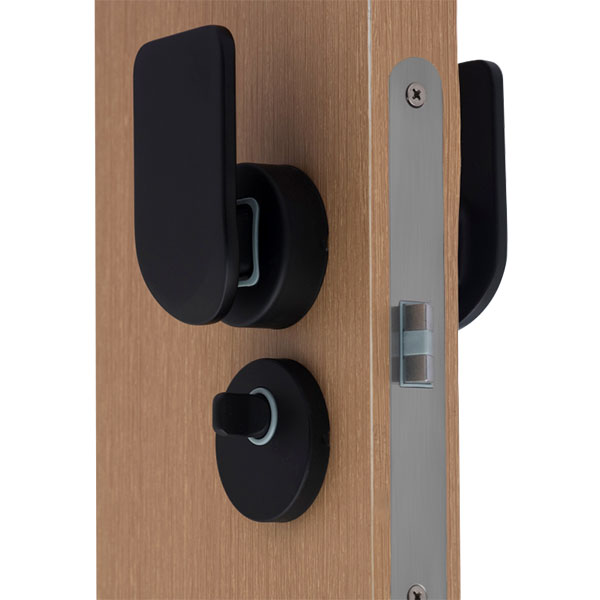

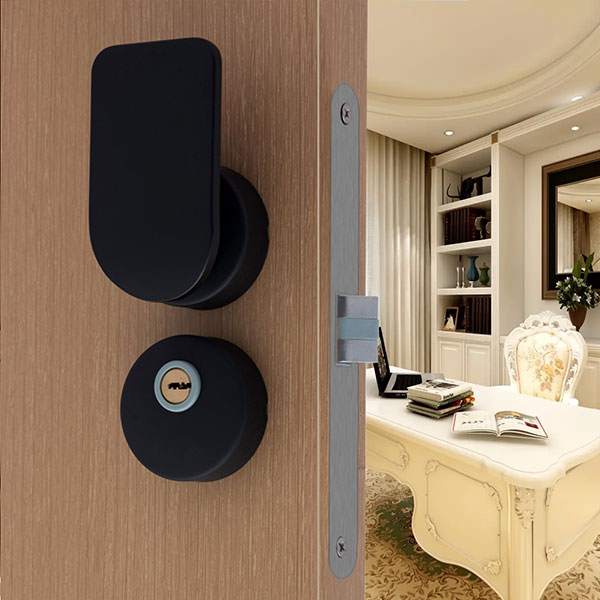

MG2814 Einsteckschloss mit Push/Pull-Türgriff

Eigenschaften

Dieses Modell Einsteckschlösser wird aus Messing gefertigt und eignet sich für Anwendungsbereiche mit hohen Sicherheitsanforderungen. Der Schließzylinder hat ein Gehäuse aus POM Kunststoff und die Drücker sind aus Aluminiumlegierungen – für hohe Stabilität. Im Vergleich zu anderen Einsteckzylindern sind diese stabiler und sicherer. Der Riegel aus POM mit Zinklegierung sorgt für geräuschloses Öffnen und Schließen. Wir nutzen japanische Technologien für die Oberflächenbehandlung unserer Schließzylinder und fürhren verschiedene Produktprüfungen nach JIS Standard durch um das Aussehen, die Struktur und die Widerstandsfähigkeit zu garantieren.

Farben

Vernickelt
Mattschwarz
Champagner-gold
Nach Maß

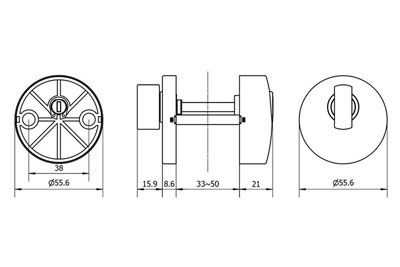

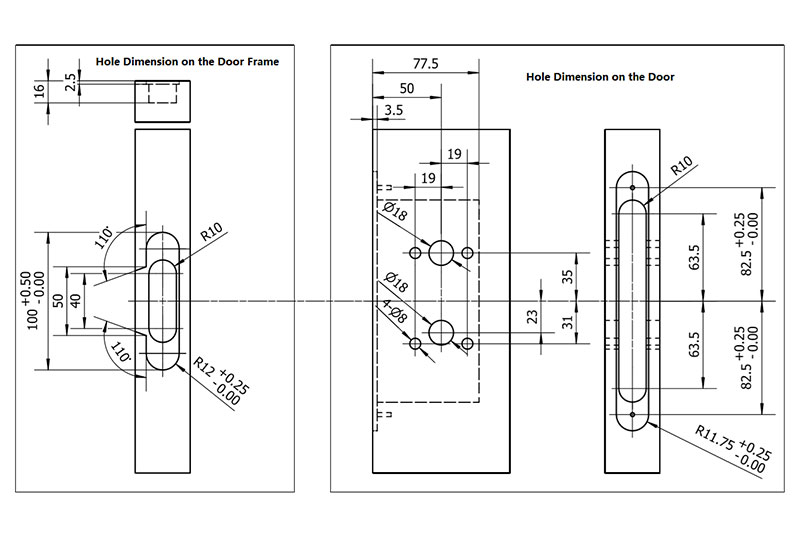

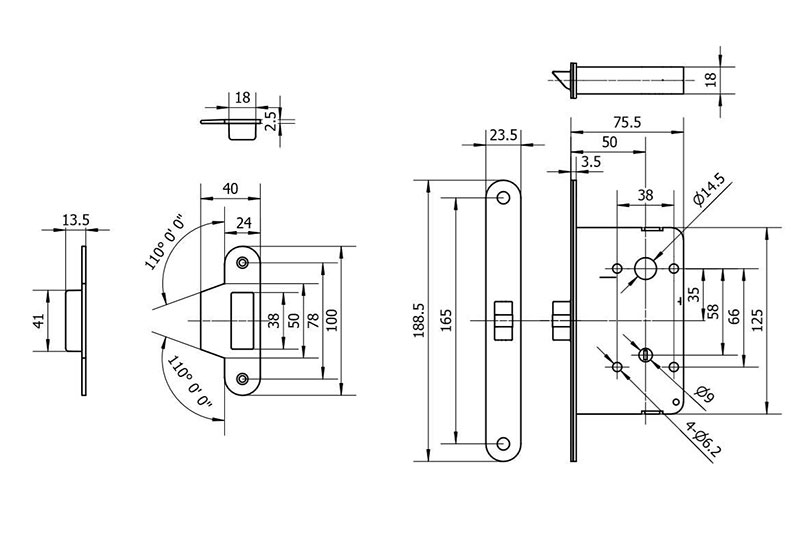

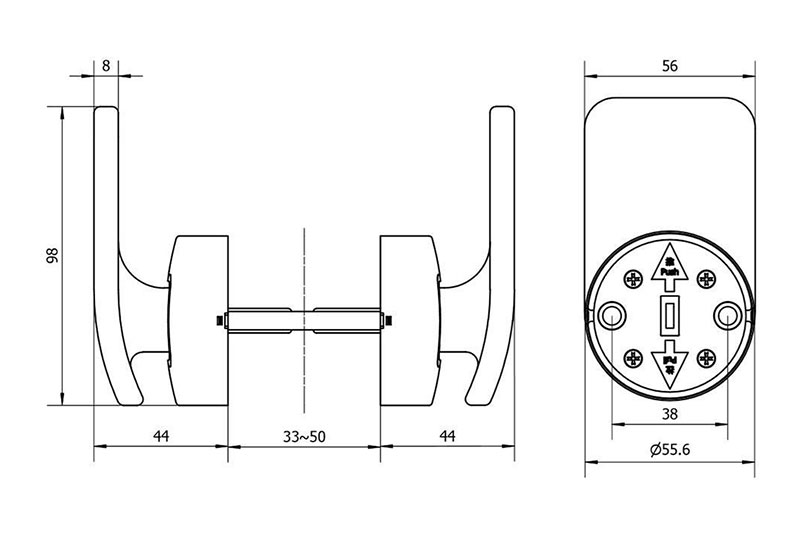

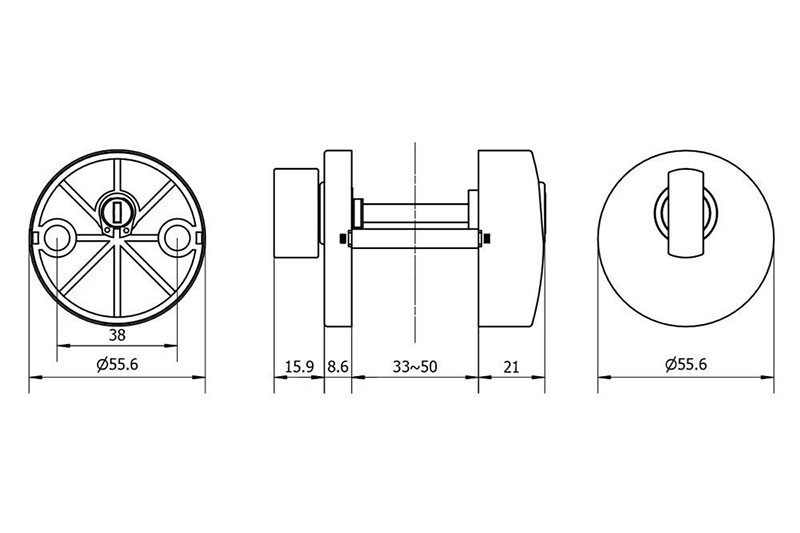

Abmessungen

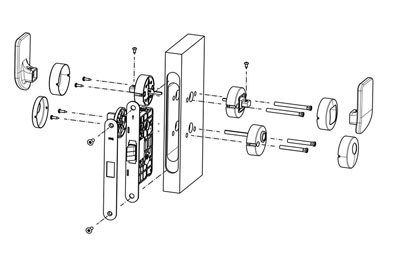

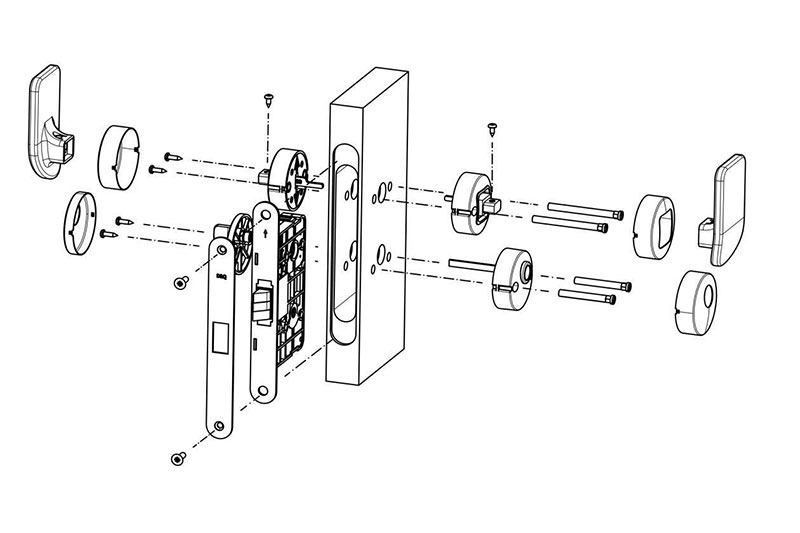

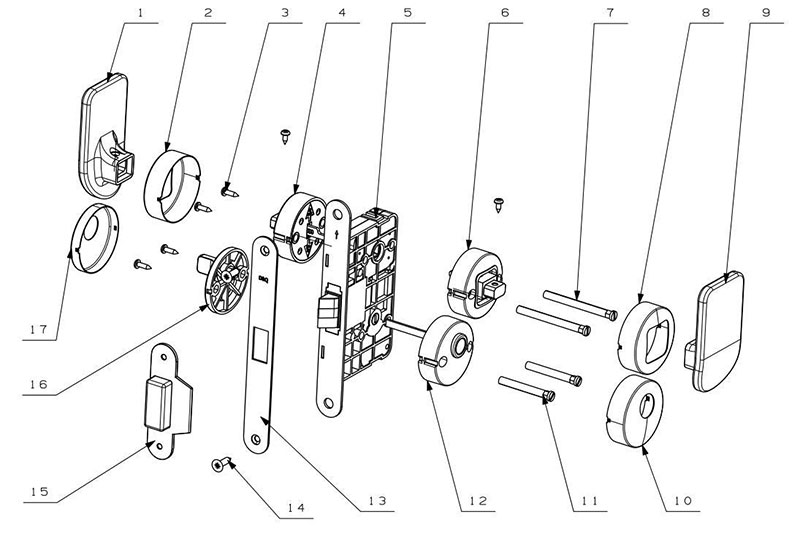

Einzelteile

Nr.	Name	Nr.	Name
1	Innendrücker	10	Beschlag Außenzylinder
2	Innenbeschlag Drücker	11	Verbindungsschraube
3	Schraube für Drücker	12	Halterung Außenzylinder
4	Innenhalterung Drücker	13	BeschlagSchließzylinder
5	Schließzylinder	14	Bolzen Schließzylinder
6	Außenhalterung Drücker	15	Schließblech
7	Verbindungsschraube	16	Halterung Innenknauf
8	Außenbeschlag Drücker	17	Beschlag Innenknauf
9	Außendrücker

Einbauvorschriften

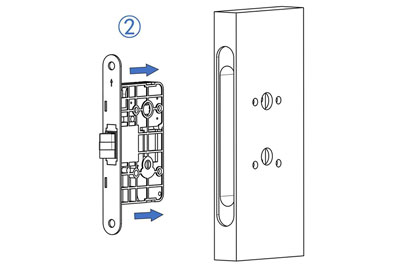

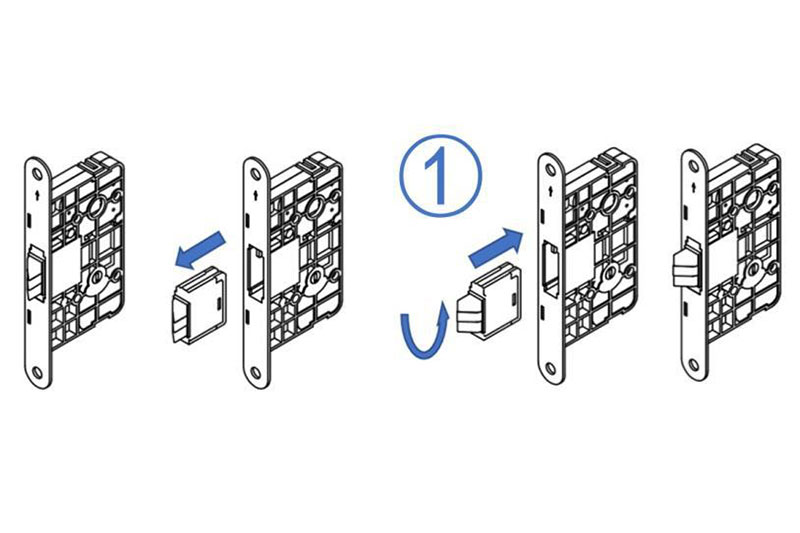

Stellen Sie die Richtung der Türöffnung fest. Stecken Sie das Schlossgehäuse in den Ausschnitt und stellen Sie sicher, dass die Falle oben und der Riegel unten ist. Stellen Sie sicher, dass die abgeschrägte Seite der Fallen in Richtung des Türrahmens zeigt. (Falls die Richtung nicht korrekt ist, nehmen Sie die Falle aus dem Gehäuse, drehen Sie sie um 180͒ und stecken Sie ihn zurück in das Gehäuse.

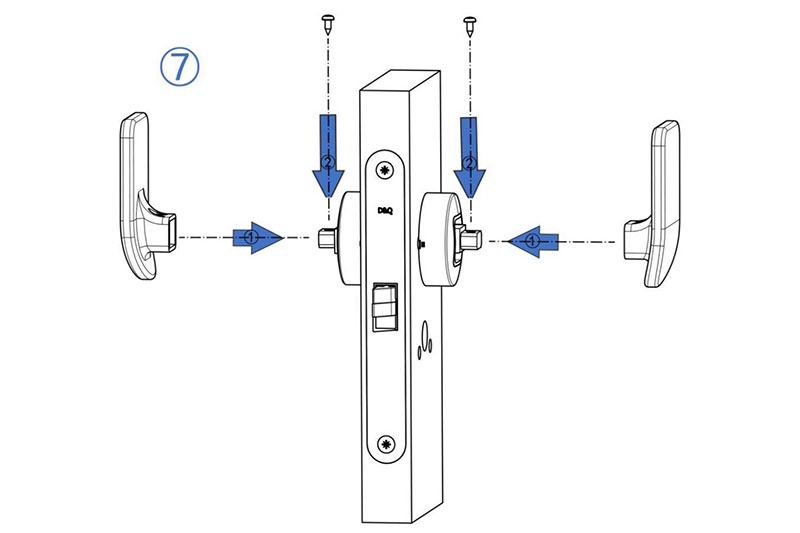

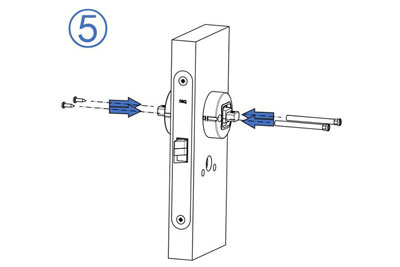

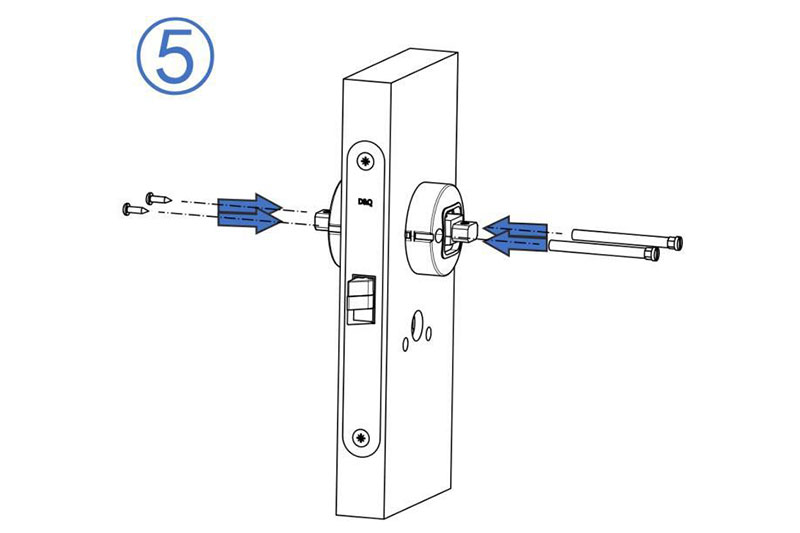

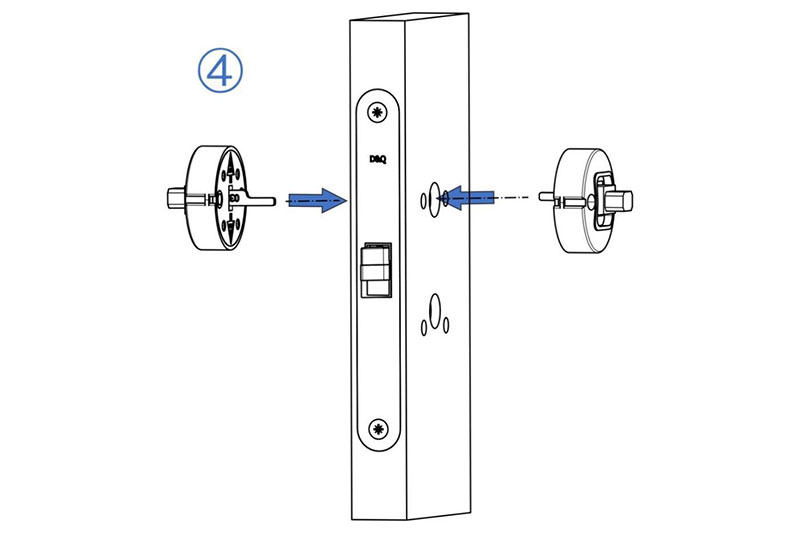

Einwärts öffnende Tür: Drücken von außen und Ziehen von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
Auswärts öffnende Tür: Zug von außen und Drücken von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
(*Anmerkung zum Einbau der der Zug und Druck Rosetten: Stellen Sie sicher, dass der Druckpfeil nach oben oben auf der Druckplatte zeigt. Gleichzeitig muss der Zugpfeil nach oben auf der Zugplatte zeigen.)

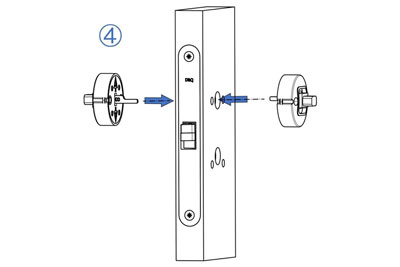

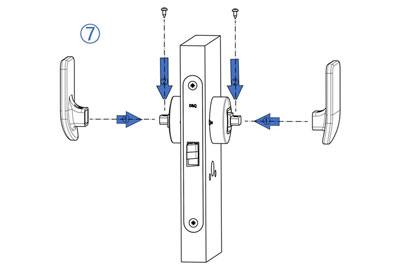

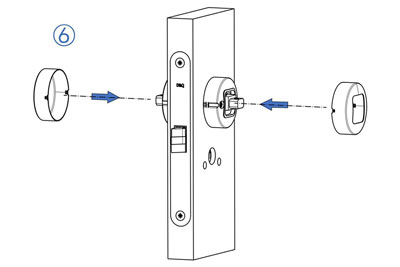

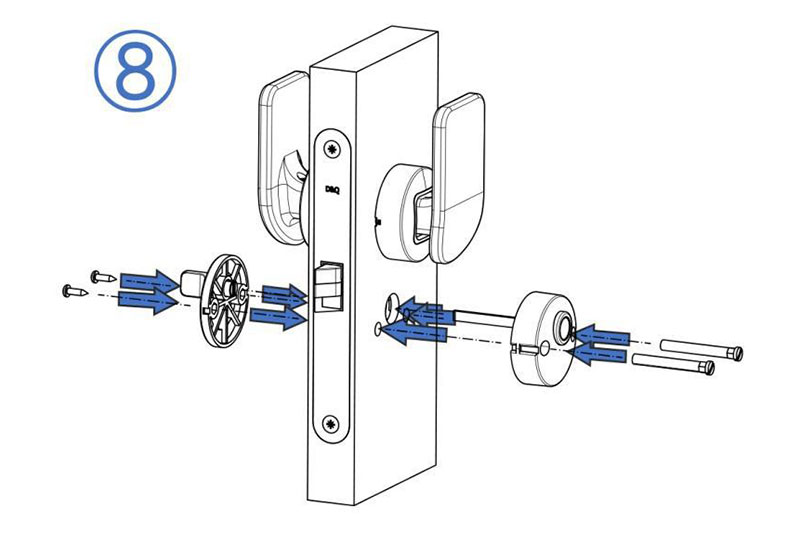

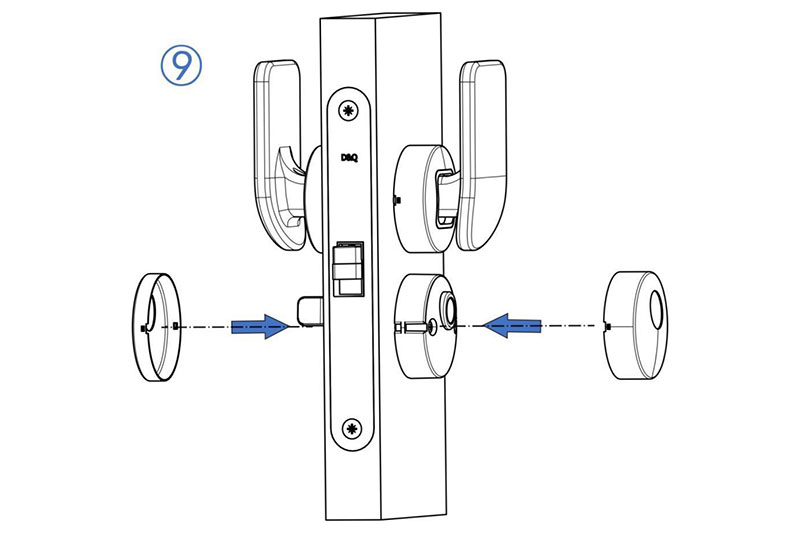

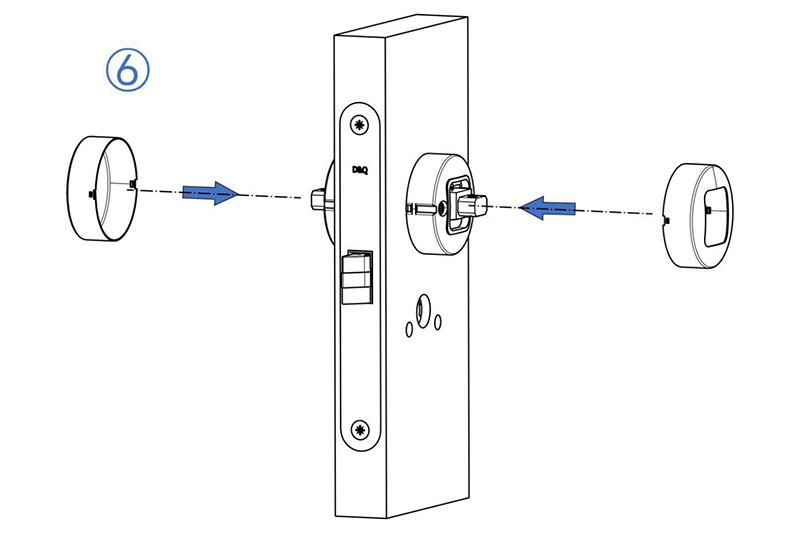

Bauen Sie den Aussen- und Innenknauf ein und ziehen Sie die Schrauben fest. Stecken Sie den Schließzylinder in den Ausschnitt.Verbinden Sie die innere und äussere Rosette über die Drücknuss. Ziehen Sie danach die Schraube an und fixieren Sie den Schließzylinder und die Frontplatte.
Bauen Sie den Stulp an der entsprechenden Stelle im Türrahmen ein und stellen sie sicher, dass sich die Falle und der Riegel korrekt bewegen können
Test nach Einbau
1) Bei waagerechtem Türgriff ziehen und drücken Sie die Türklinke und drücken sie dabei auch die Falle in Schließrichtung. Sie sollte sich frei bewegen können. Falls nur auf auf die Falle Druck ausgeübt wird, ohne gleichzeitig die Klinken zu benutzen, bleibt die Falle in verriegelt. 2) Wenn der Türgriff schräg ist, ist die Falle verriegelt, eine Benutzung der Türklinke hat keinen Einfluss. 3) Wenn die Falle frei beweglich ist, ist der Einbau abgeschlossen. Wenn nicht, beginnen Sie den Einbau erneut.

Mit unserer Expertise im Druckguss und der Herstellung von Metallwaren konzentrieren wir uns auf die Herstellung von hochwertigen Schlössern und Zubehör für unsere Kunden. Wir stellen Sicherheitsschlösser, Einsteckschlösser mit Push/Pull-Türgriff, Möbelbeschläge und Türscharniere, die in Eigenheimen, Hotels, Büros, Kliniken und Arztpraxen sowie an vielen anderen Stellen verwendet werden.
