Push/ Pull Schloss | Elektronisches Türschloss

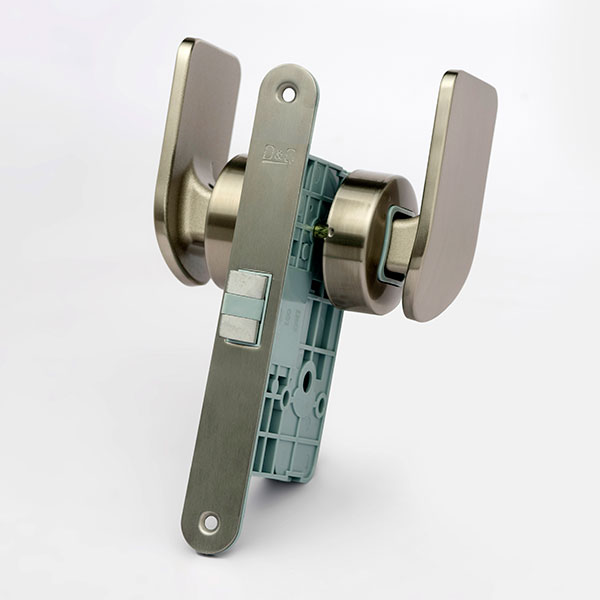

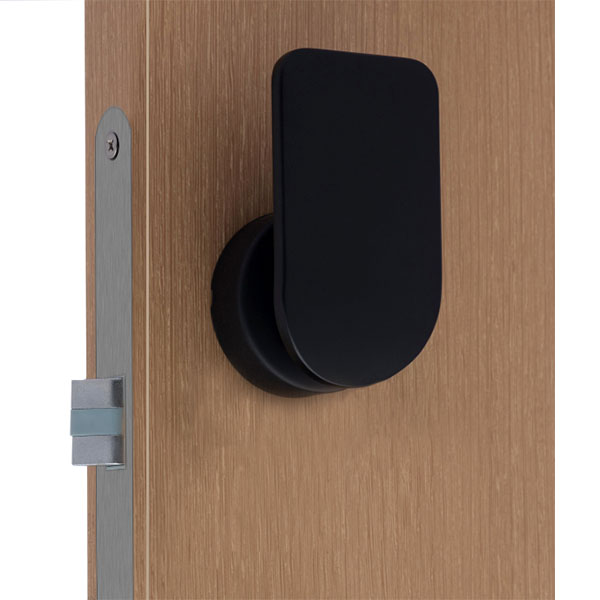

MG2811 Einsteckzylinder mit Drücker

Eigenschaften

Diese Einsteckschlösser mit Drücker können ohne Schlüssel geöffnet und geschlossen werden. Sie eignen sich für Anwendungsbereiche, in denen Türen nicht abgeschlossen werden müssen oder dürfen. Die Außenmaterialien des Schließzylinders sind POM Kunststoffe und der Riegel besteht aus POM Kunststoff und Zinklegierungen – für Sicherheit und Geräuschlosigkeit. Die Schlösser werden mit japanischen Technologien Oberflächenbehandlungen unterzogen, mit JIS Standard Tests geprüft und sind daher elegant und geschmeidig.

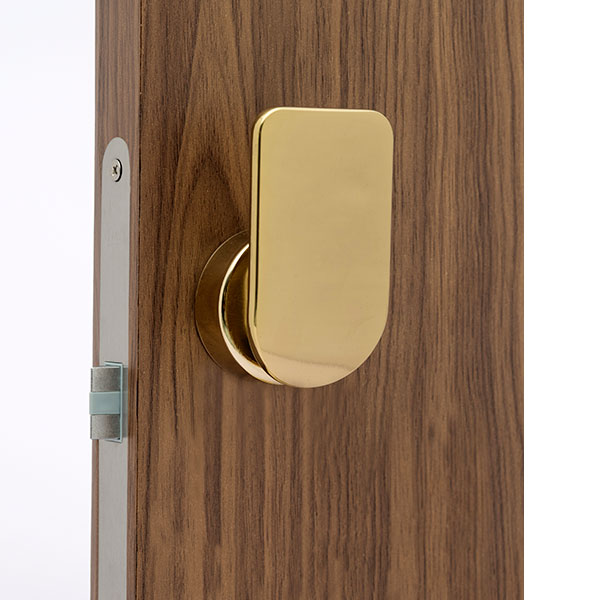

Farben

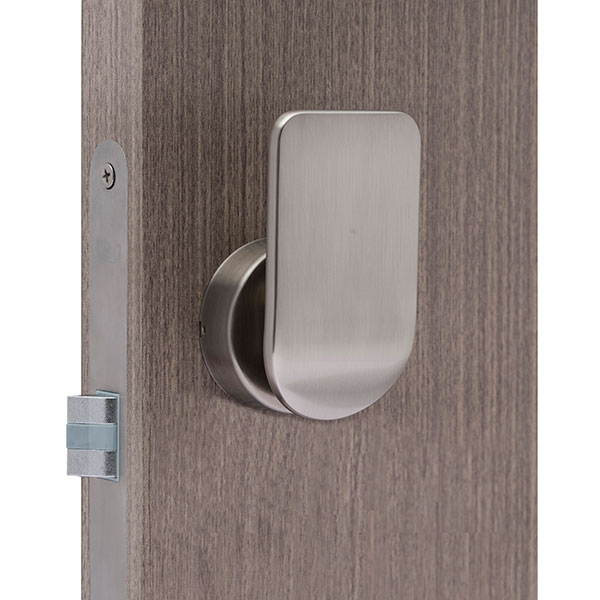

Vernickelt

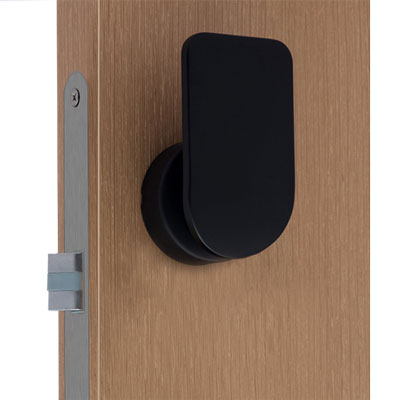

Mattschwarz
Champagner-gold
Nach Maß

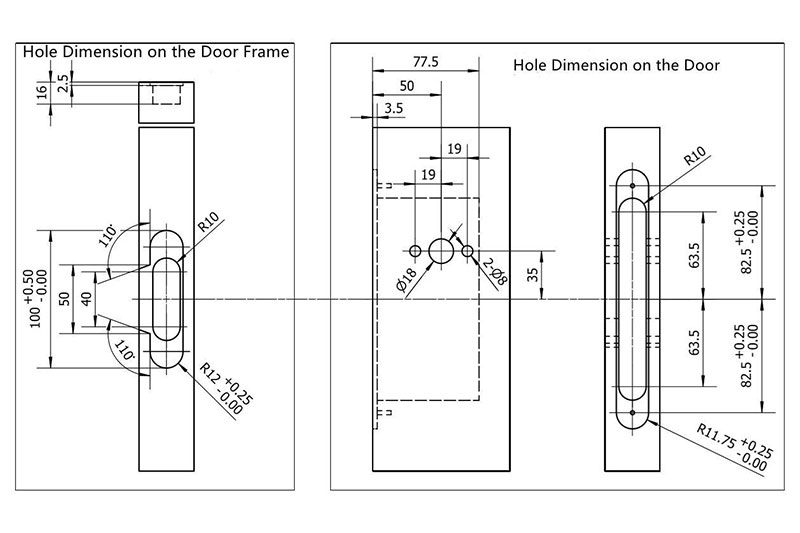

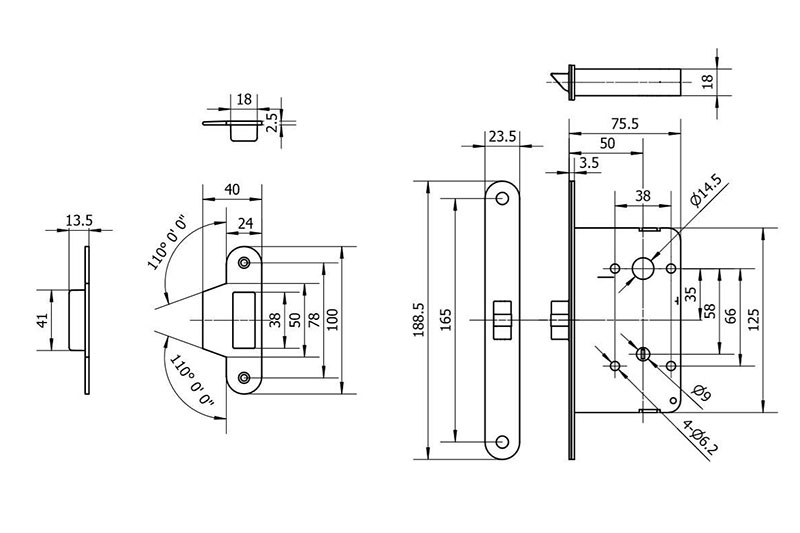

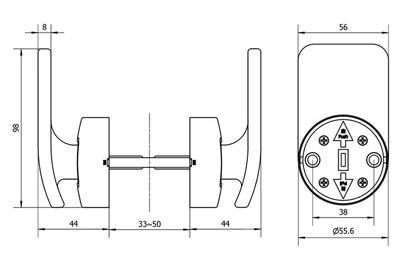

Abmessungen

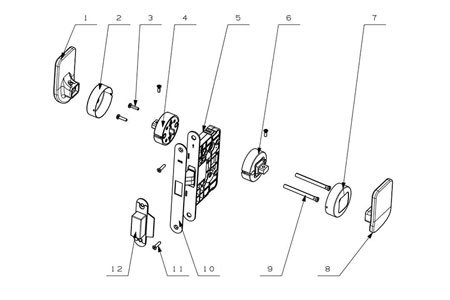

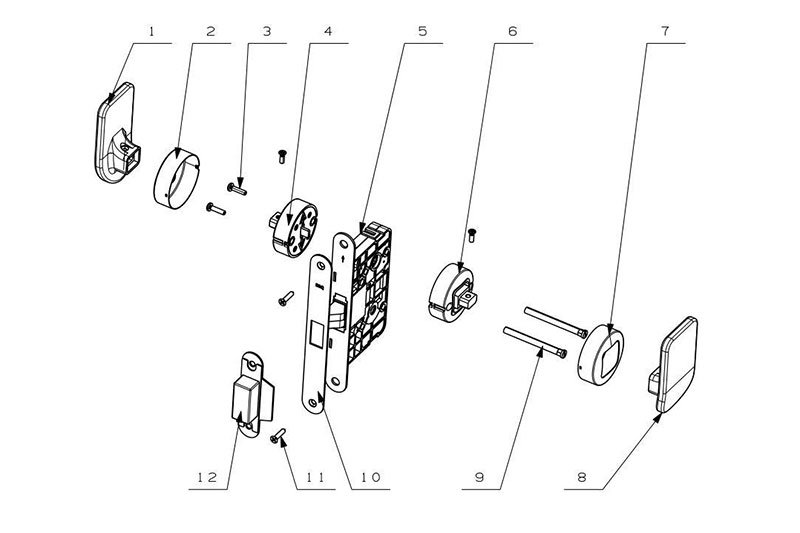

Einzelteile

Nr.	Name	Nr.	Name
1	Innendrücker	7	Außenbeschlag Drücker
2	Innenbeschlag Drücker	8	Außendrücker
3	Schraube für Drücker	9	Verbindungsschraube
4	Innenhalterung Drücker	10	BeschlagSchließzylinder
5	Schließzylinder	11	Bolzen Schließzylinder
6	Außenhalterung Drücker	12	Schließblech

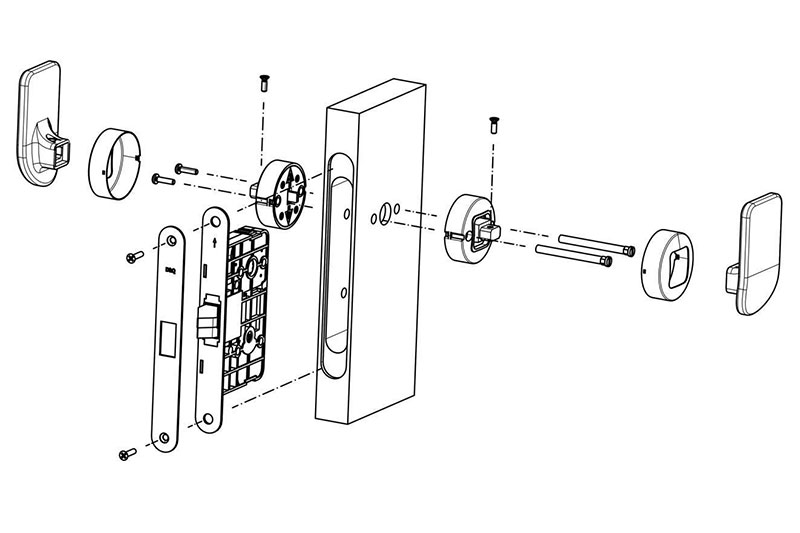

Einbauvorschriften

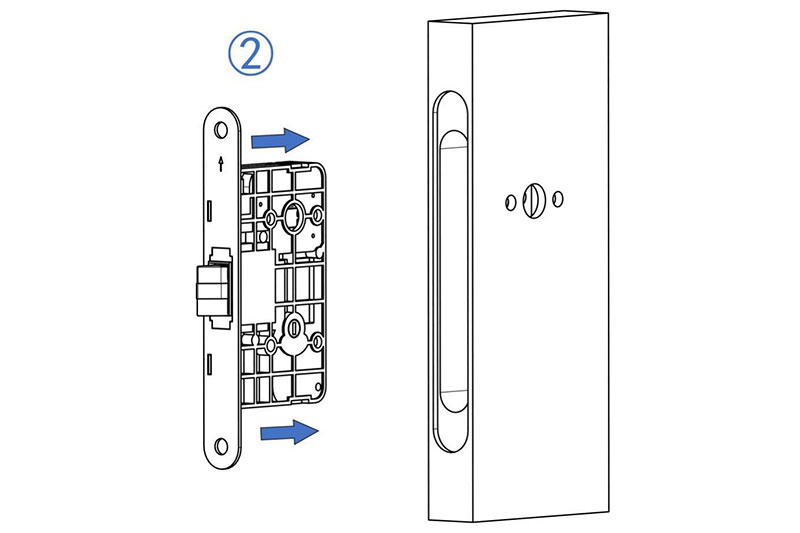

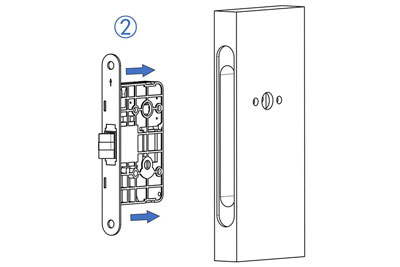

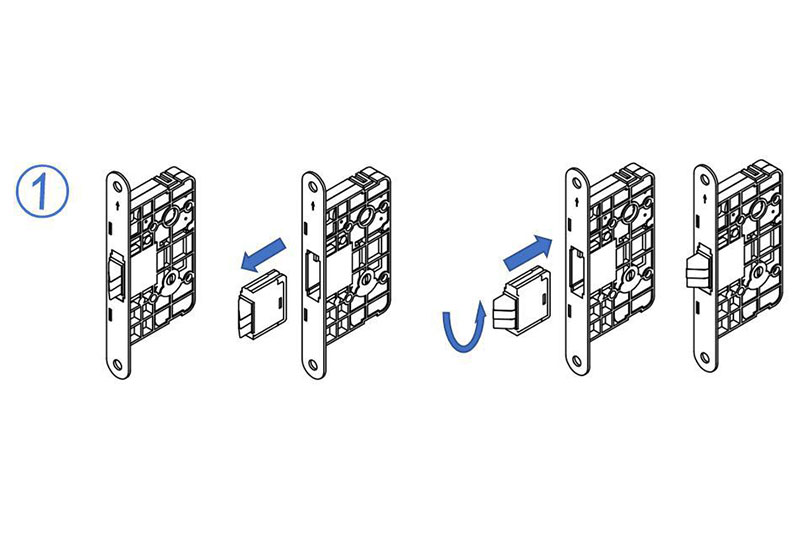

Stellen Sie die Richtung der Türöffnung fest. Stecken Sie das Schlossgehäuse in den Ausschnitt und stellen Sie sicher, dass die Falle oben und der Riegel unten ist. Stellen Sie sicher, dass die abgeschrägte Seite der Fallen in Richtung des Türrahmens zeigt. (Falls die Richtung nicht korrekt ist, nehmen Sie die Falle aus dem Gehäuse, drehen Sie sie um 180͒ und stecken Sie ihn zurück in das Gehäuse.

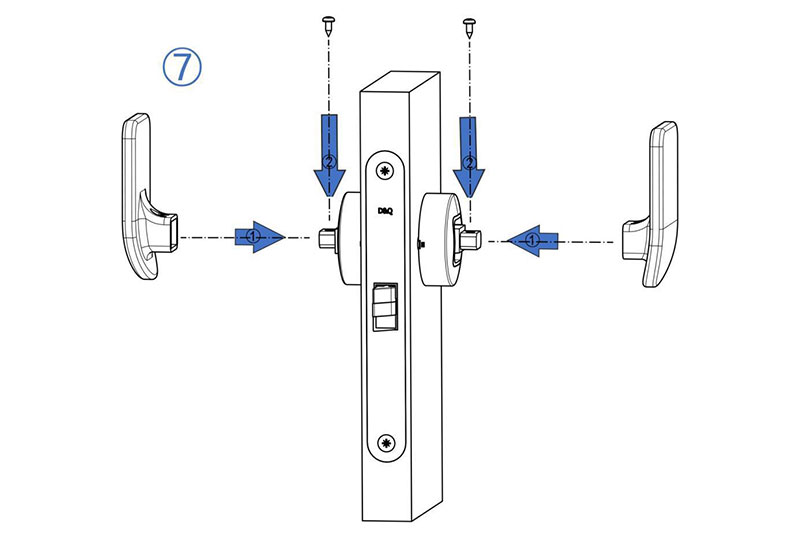

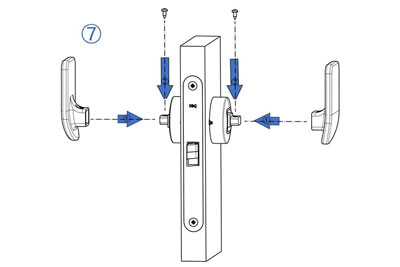

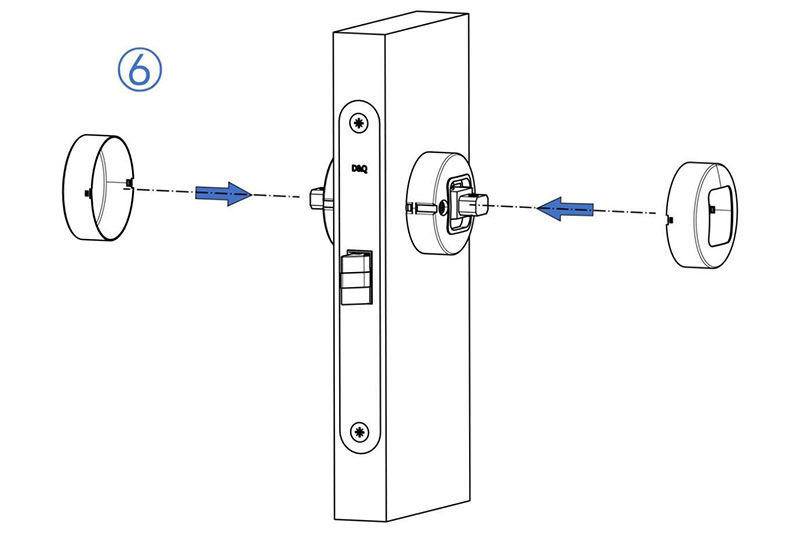

Einwärts öffnende Tür: Drücken von außen und Ziehen von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
Auswärts öffnende Tür: Ziehen von außen und Drücken von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
(*Anmerkung zum Einbau der der Zug und Druck Rosetten: Stellen Sie sicher, dass der Druckpfeil nach oben oben auf der Druckplatte zeigt. Gleichzeitig muss der Zugpfeil nach oben auf der Zugplatte zeigen.)

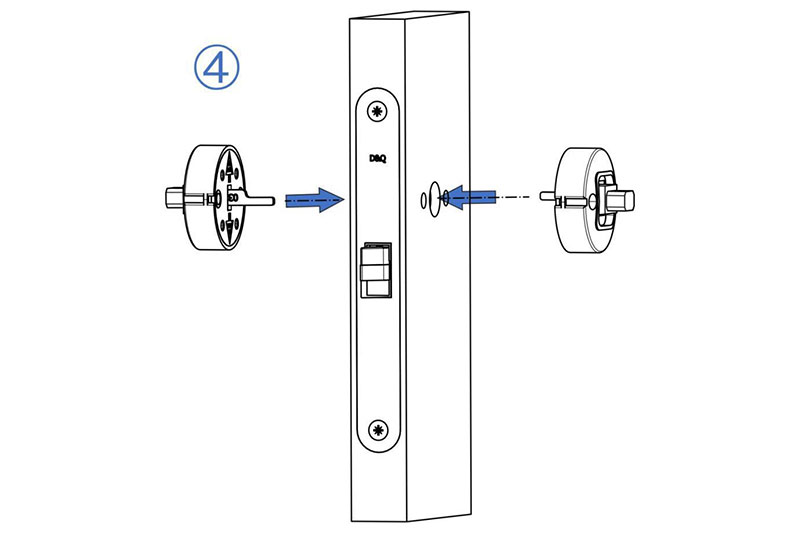

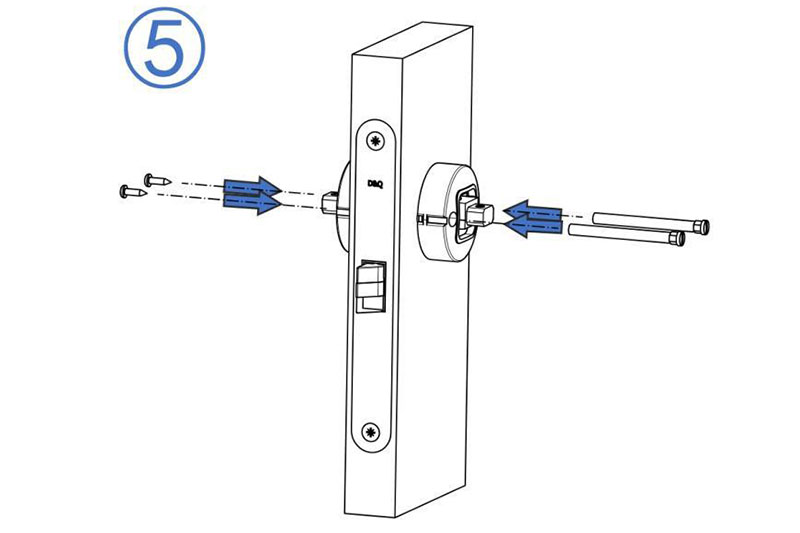

Bauen Sie die Schließzylinderplatte ein und ziehen Sie die Schraube fest. Stecken Sie den Schließzylinder in den Ausschnitt.Verbinden Sie die innere und äussere Rosette über die Drücknuss. Ziehen Sie danach die Schraube an und fixieren Sie den Schließzylinder und die Frontplatte.

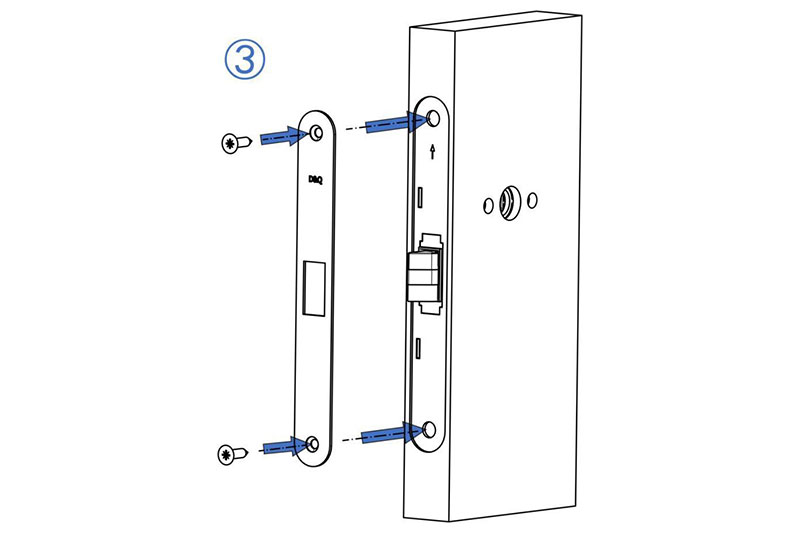

Bauen Sie den Stulp an der entsprechenden Stelle im Türrahmen ein und stellen Sie sicher, dass sich die Falle und der Riegel korrekt bewegen können
Test nach Einbau: Ziehen und drücken Sie die Türdruecker, testen Sie die Beweglichkeit der Falle. Wenn die Falle frei beweglich ist, ist der Einbau abgeschlossen. Wenn nicht, beginnen Sie den Einbau erneut.
