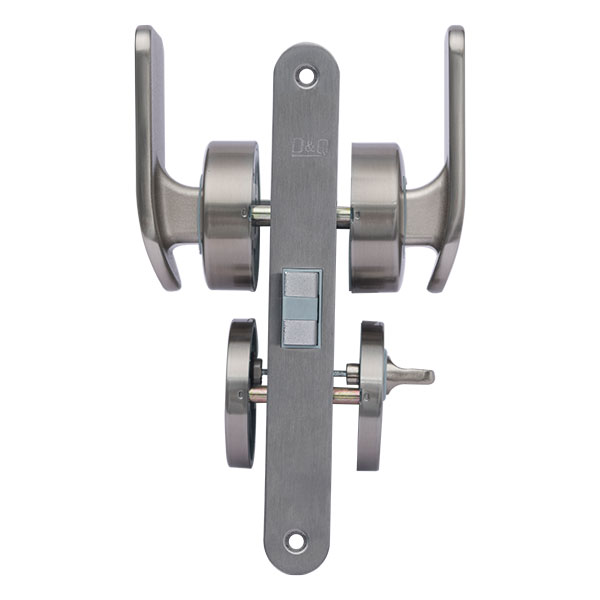

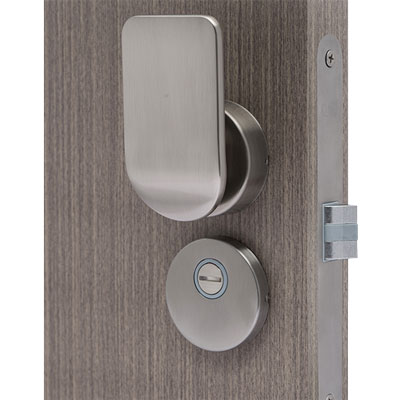

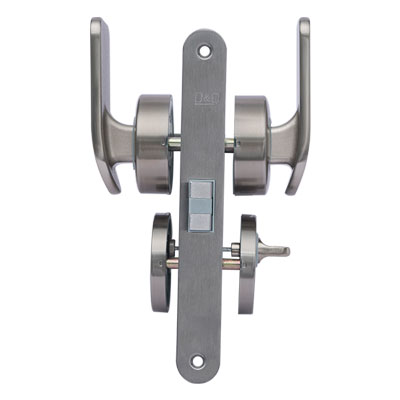

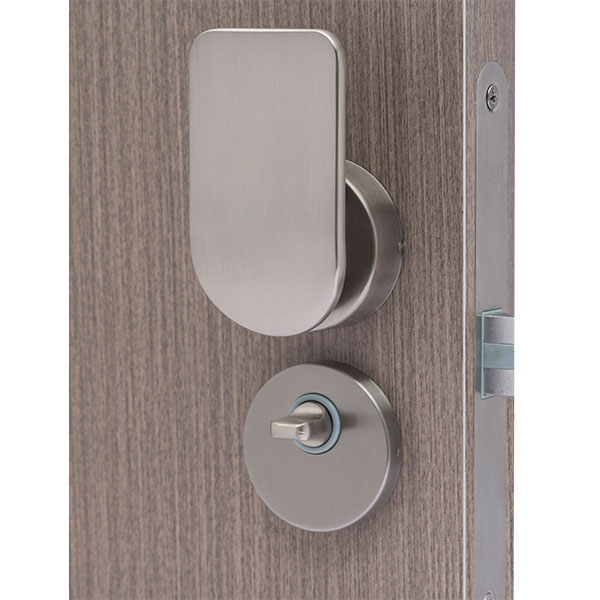

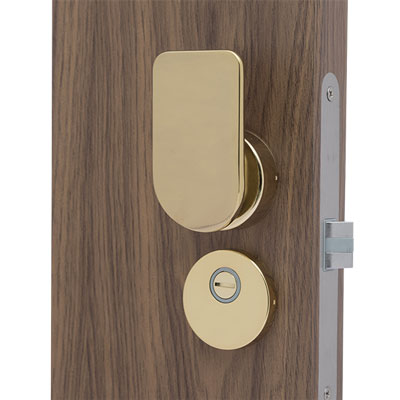

MG2813 Einsteckschloss mit Knauf

Eigenschaften

Diese Einsteckschlösser können ohne Schlüssel bedient werden. Verschließen von innen durch einen Knauf und Aufschließen mit Hilfe einer Münze von außen machen diese Zylinder besonders geeignet für Notsituationen. Das Außengehäuse dieser Schließzylinder besteht aus POM Kunststoff und der Drücker wird aus Aluminiumlegierungen für hohe Stabilität gefertigt. Der Riegel besteht aus POM Kunststoff mit Zinklegierung für besonders geräuschloses Öffnen und Schließen. Diese Schließzylinder sind stilvoll und elegant. Die Oberflächenbehandlung wird mit japanischen Technologien durchgeführt und wird führen JIS Standard Produktprüfungen durch um Haltbarkeit, Aussehen und Struktur unserer Zylinder zu garantieren.

Farben

Vernickelt
Mattschwarz

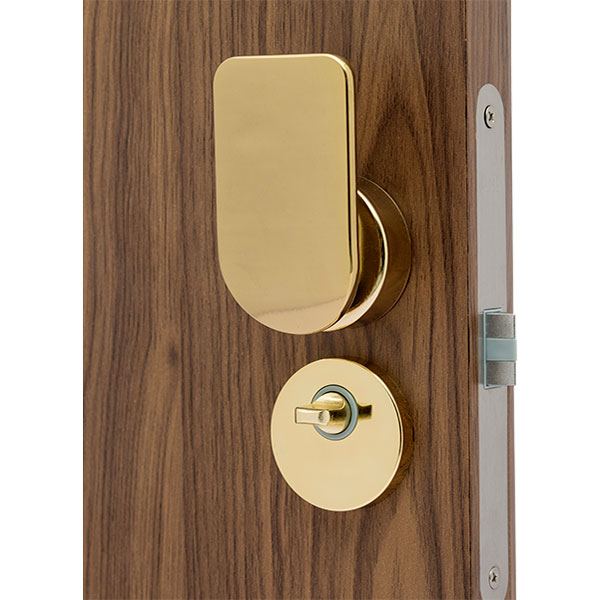

Champagner-gold
Nach Maß

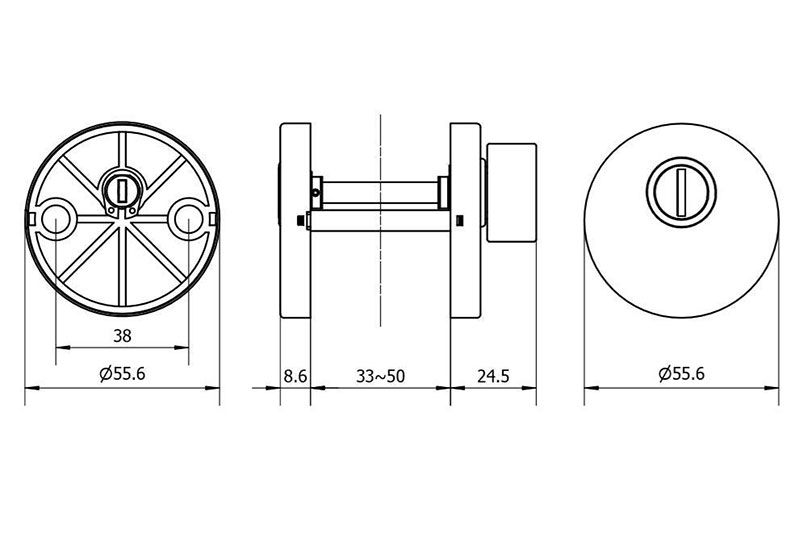

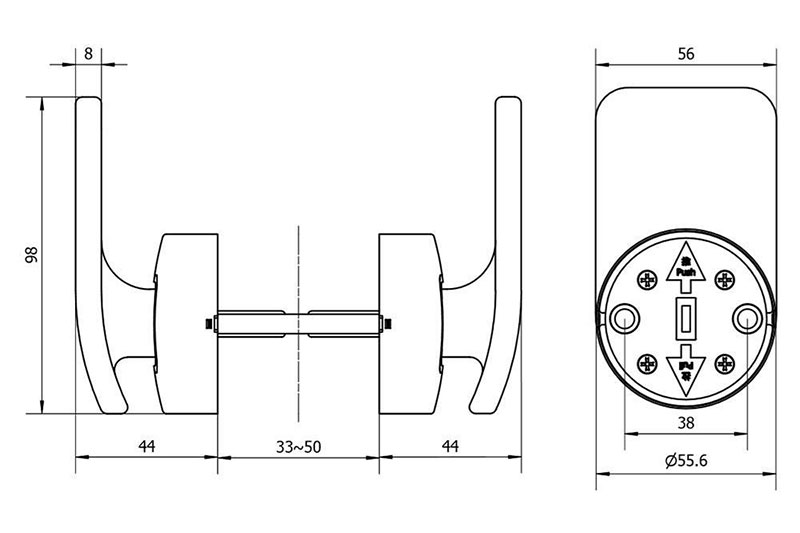

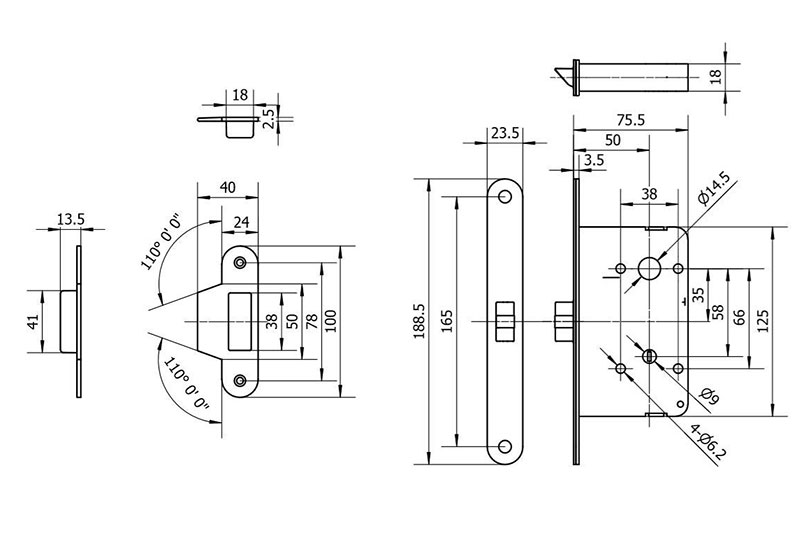

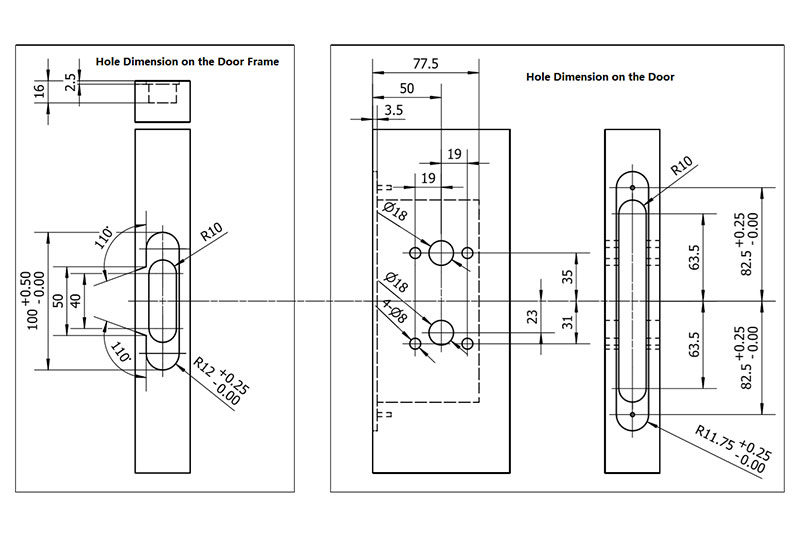

Abmessungen

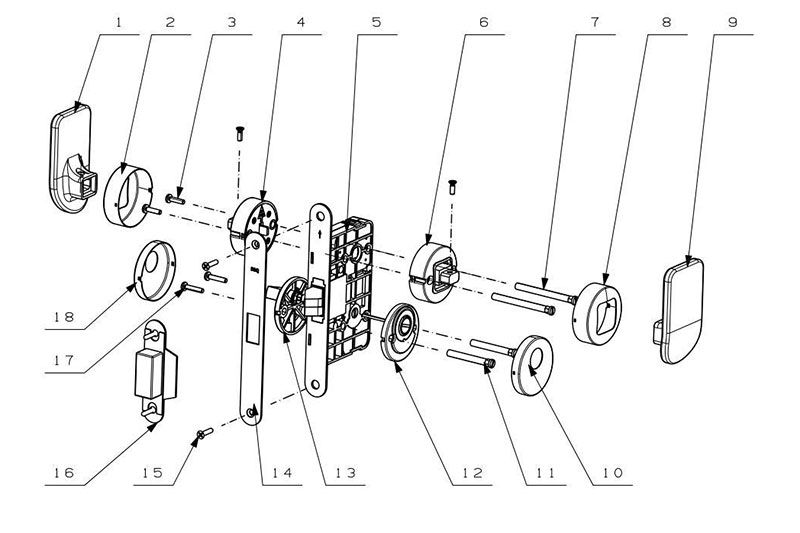

Einzelteile

Nr.	Name	Nr.	Name
1	Innendrücker	10	Beschlag Außenknauf
2	Innenbeschlag Drücker	11	Verbindungsschraube
3	Schraube für Drücker	12	Halterung Außenknauf
4	Innenhalterung Drücker	13	Halterung Innenknauf
5	Schließzylinder	14	Beschlag Schließzylinder
6	Außenhalterung Drücker	15	Bolzen Schließzylinder
7	Verbindungsschraube	16	Schließblech
8	Außenbeschlag Drücker	17	Bolzen Knauf
9	Außendrücker	18	Beschlag Innenknauf

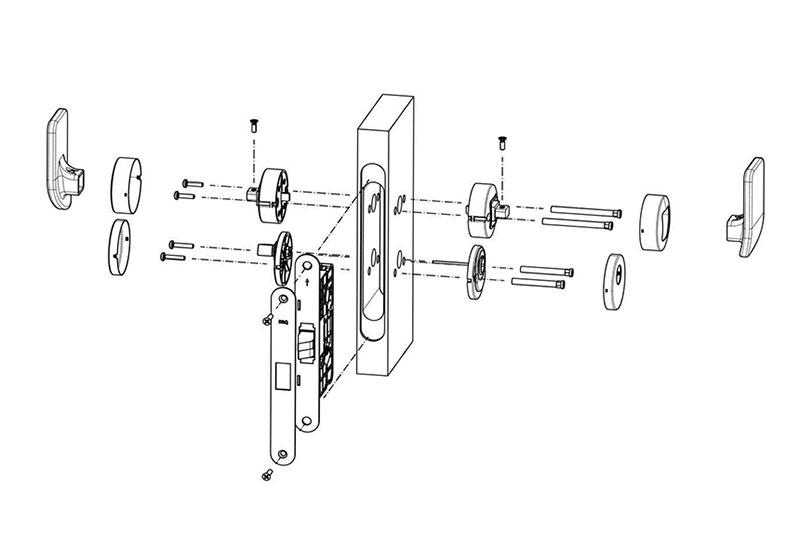

Einbauvorschriften

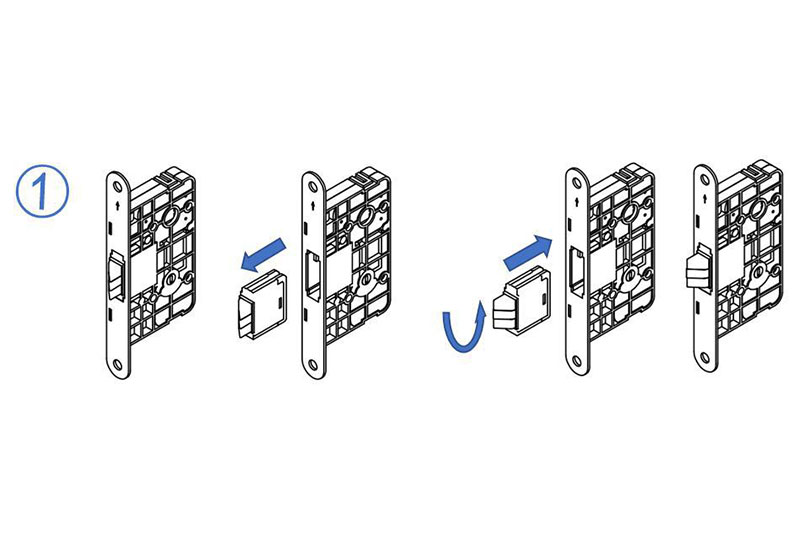

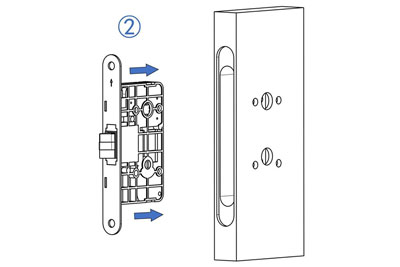

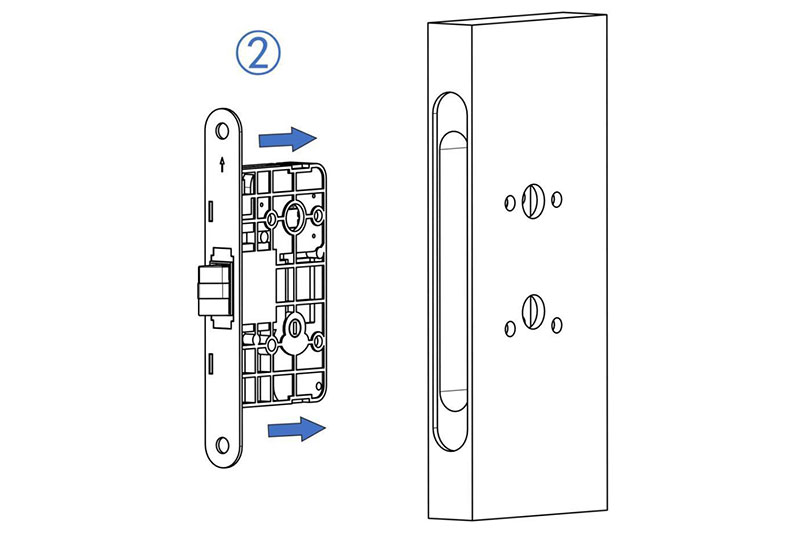

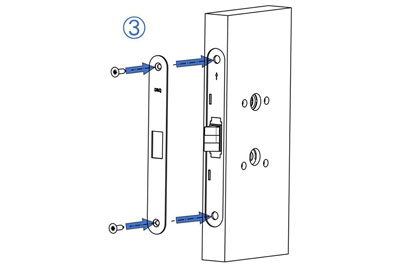

Stellen Sie die Richtung der Türöffnung fest. Stecken Sie das Schlossgehäuse in den Ausschnitt und stellen Sie sicher, dass die Falle oben und der Riegel unten ist. Stellen Sie sicher, dass die abgeschrägte Seite der Fallen in Richtung des Türrahmens zeigt. (Falls die Richtung nicht korrekt ist, nehmen Sie die Falle aus dem Gehäuse, drehen Sie sie um 180͒ und stecken Sie ihn zurück in das Gehäuse.

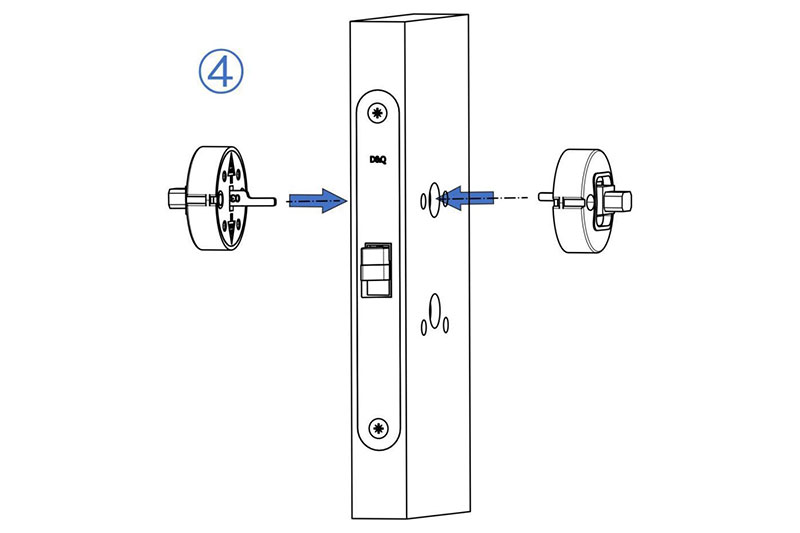

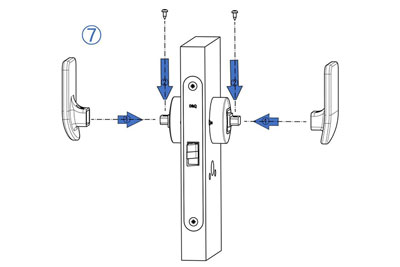

Einwärts öffnende Tür: Drücken von außen und Ziehen von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
Auswärts öffnende Tür: Ziehen von außen und Drücken von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
(*Anmerkung zum Einbau der der Zug und Druck Rosetten: Stellen Sie sicher, dass der Druckpfeil nach oben oben auf der Druckplatte zeigt. Gleichzeitig muss der Zugpfeil nach oben auf der Zugplatte zeigen.)

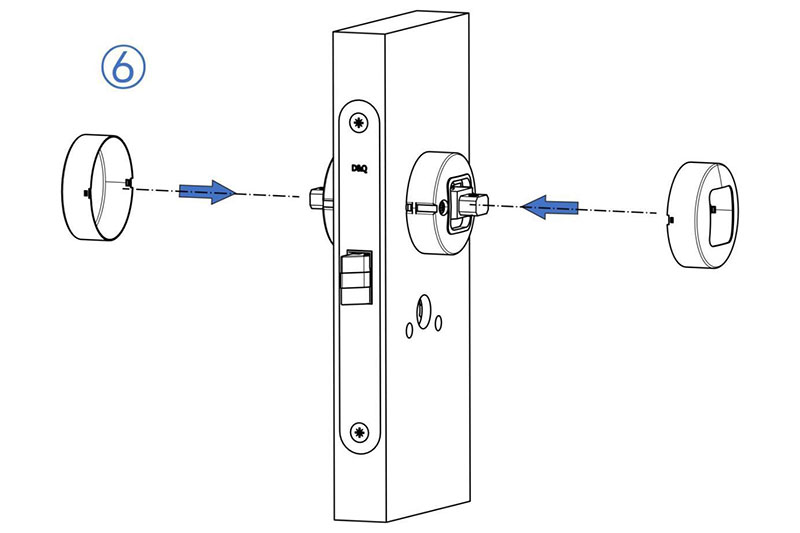

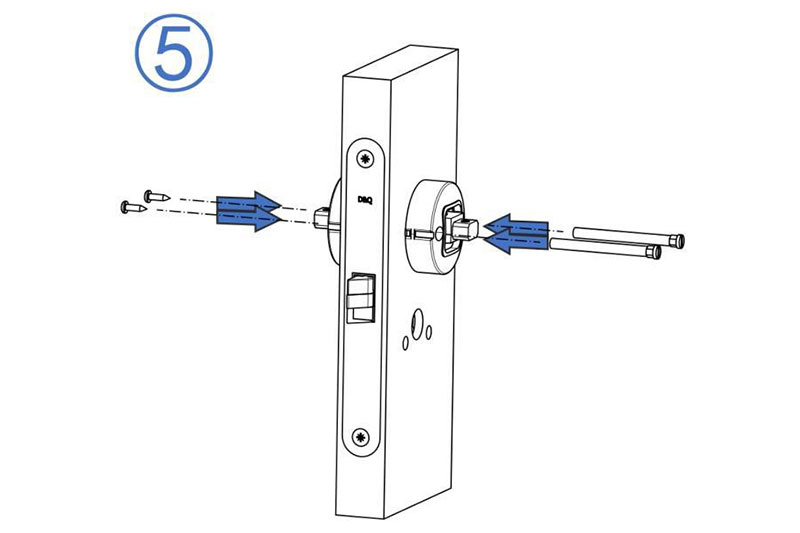

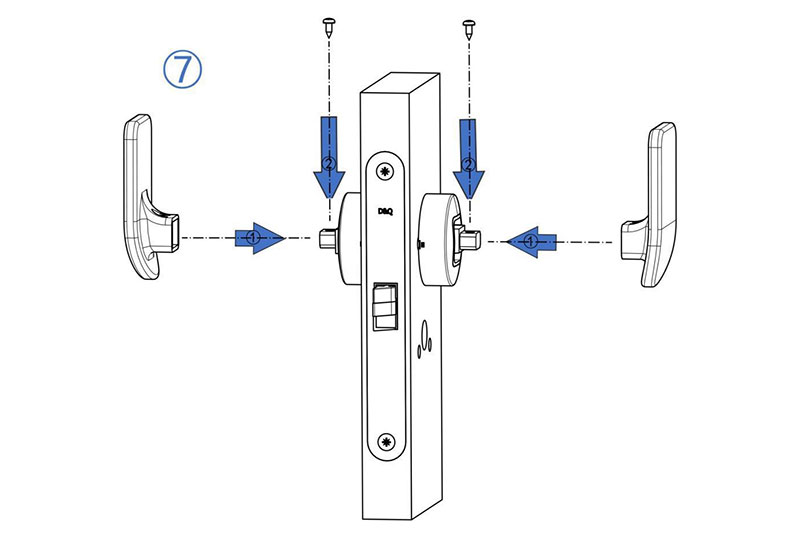

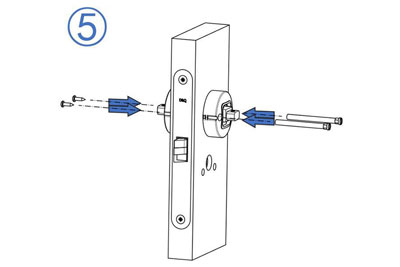

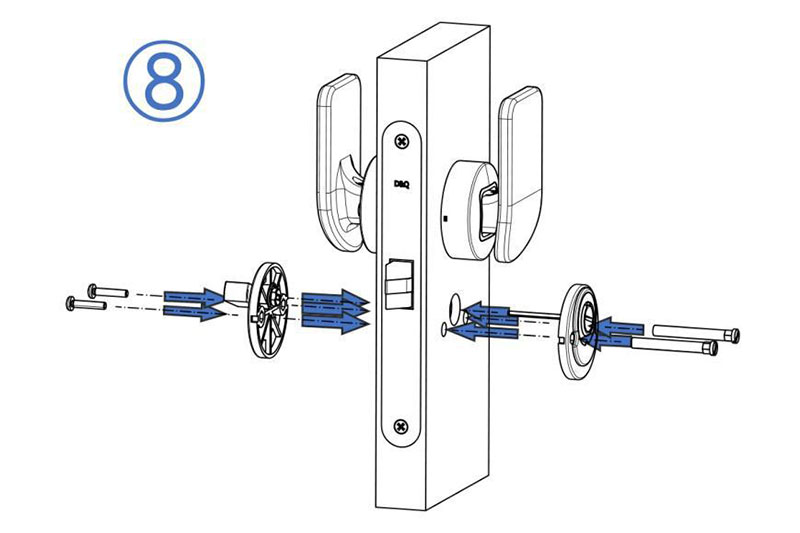

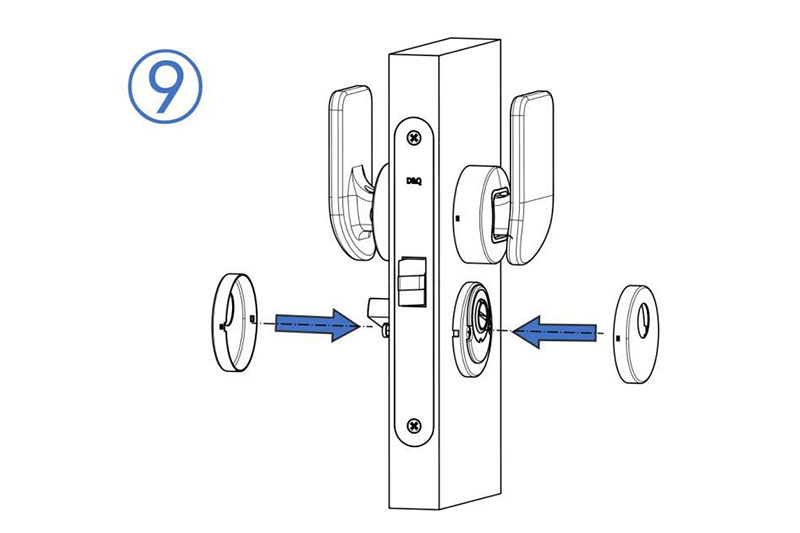

Bauen Sie den Aussen- und Innenknauf ein und ziehen Sie die Schrauben festStecken Sie den Schließzylinder in den Ausschnitt.Verbinden Sie die innere und äussere Rosette über die Drücknuss. Ziehen Sie danach die Schraube an und fixieren Sie den Schließzylinder und die Frontplatte.

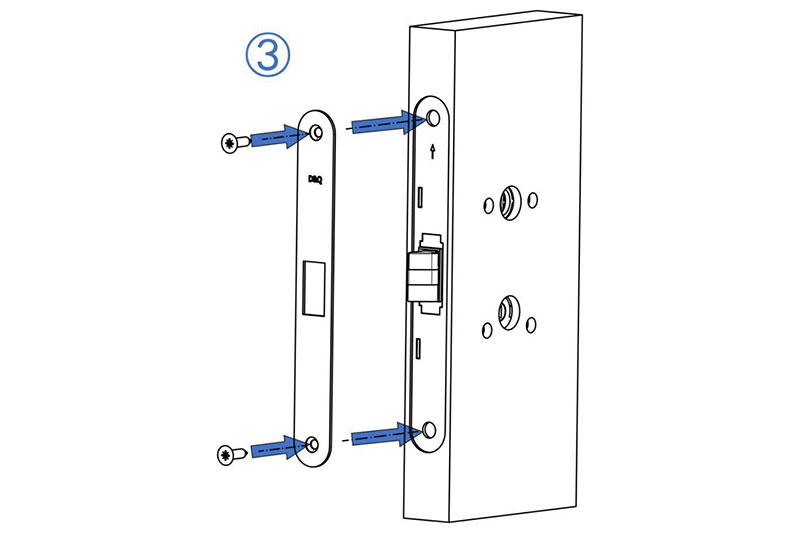

Bauen Sie den Stulp an der entsprechenden Stelle im Türrahmen ein und stellen sie sicher, dass sich die Falle und der Riegel korrekt bewegen können
Test nach Einbau
1) Wenn der Türgriff waagerecht ist, ist die Anzeige grün. Ziehen und drücken Sie an der Türklinke und drücken Sie dabei die Falle in Schließrichtung. Sie sollte sie frei bewegen können. Falls nur auf auf die Falle Druck ausgeübt wird, ohne gleichzeitig die Klinken zu benutzen, bleibt sie in Position. 2) Bei schrägem Tuergriff ist die Anzeige rot und zeigt an, dass die Tür geschlossen ist. In diesem Zustand ist die Falle verriegelt, eine Benutzung der Türklinke hat keinen Einfluss. 3) Wenn die Falle frei beweglich ist, ist der Einbau abgeschlossen. Wenn nicht, beginnen Sie den Einbau erneut.
