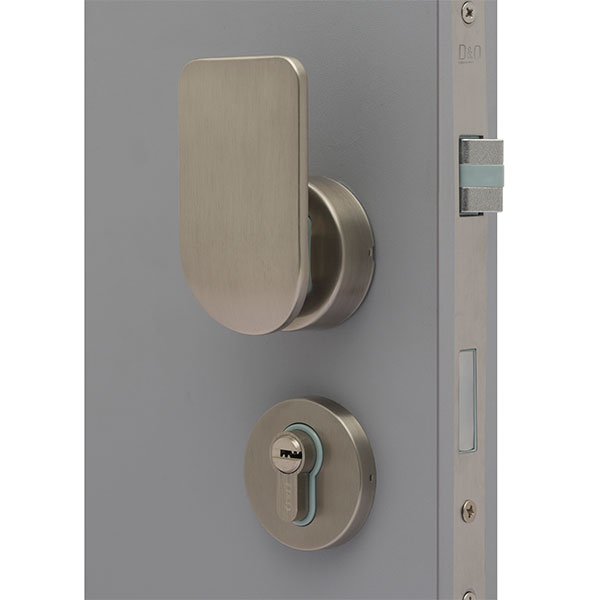

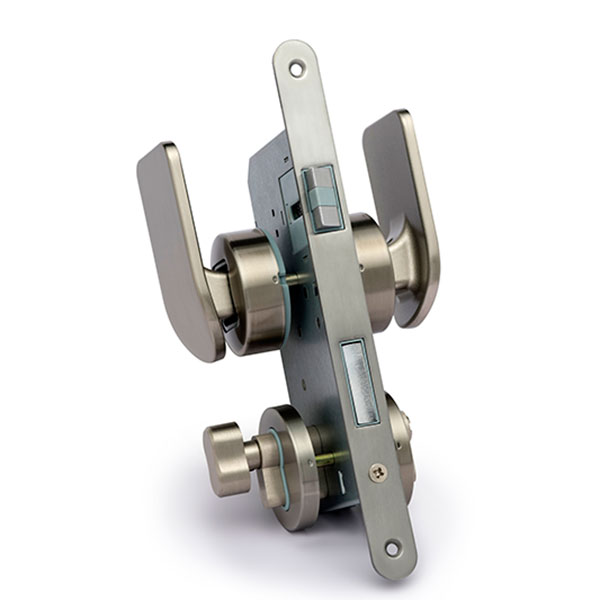

MG1814 Einsteckschloss mit Push/Pull-Türgriff

Eigenschaften

Dieses Modell von Einsteckschlössern mit Drücker nutzt einen Messingzylinder und Messingschlüssel. Es eignet sich für Anwendungsbereiche mit hohen Sicherheitsanforderungen. Die Außenhülle des Schließzylinders wird aus verzinktem Stahl gefertigt und der Drücker aus Aluminiumlegierungen für ein festes Schließen. Im Vergleich zu anderen Modellen von Einsteckzylindern sind diese Modelle stabiler und sicherer. Der Riegel wird aus POM Kunststoff mit Zinklegierung hergestellt und ist daher besonders geräuschlos für leises Öffnen/Schließen. Die Oberflächenbehandlung wird mit japanischer Technologie durchgeführt und Tests entsprechen JIS Standard für hohe Stabilität, gutes Aussehen und solide Strukturen. Diese Schlösser sind nach europäischem Standard gefertigt und haben 72mm Abstand zur Mitte; der Abstand von Türkante zur Mitte der Einbaubohrung des Drückers beträgt 55mm; die Bohrung für den Beschlag hat 38mm Abstand zur Mitte.

Farben

Vernickelt
Mattschwarz
Champagner-gold
Nach Maß

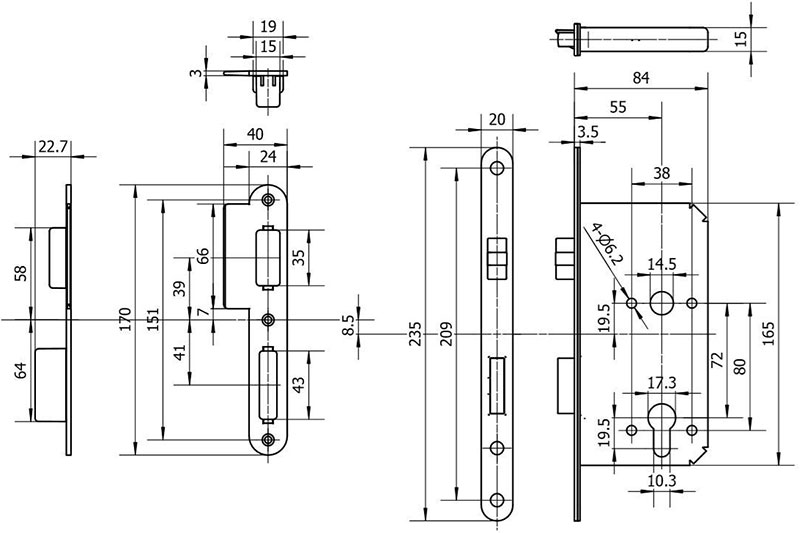

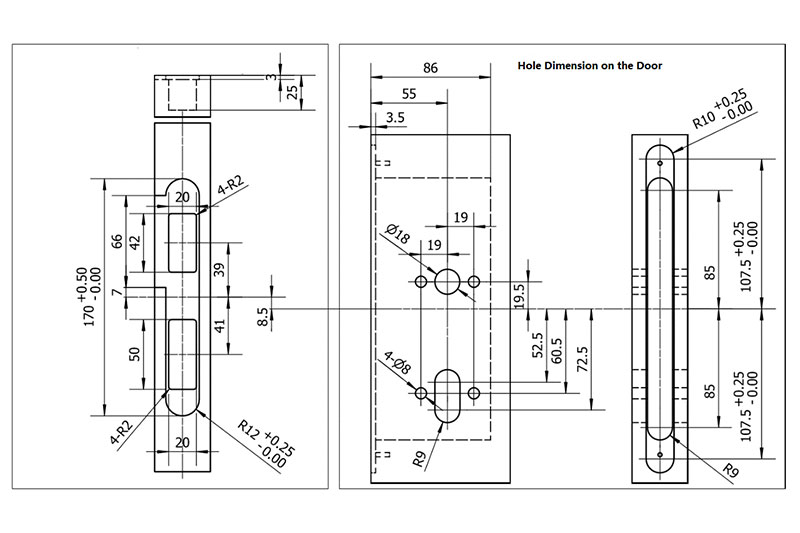

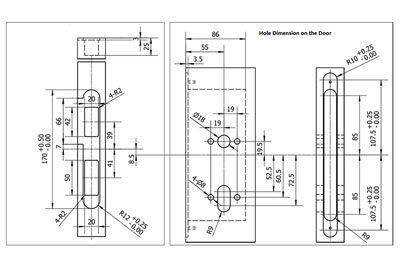

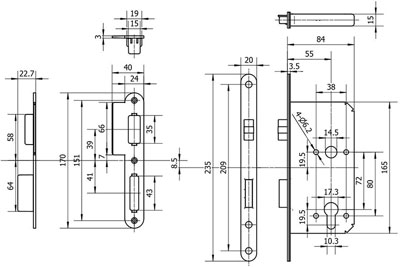

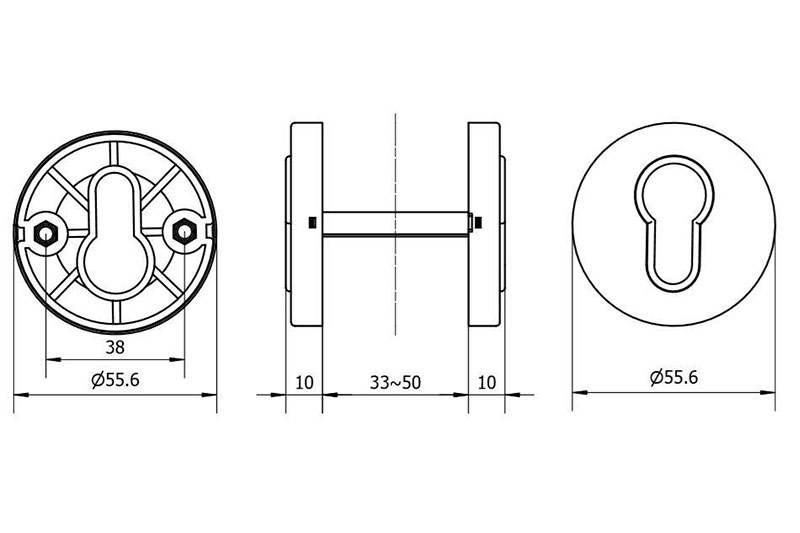

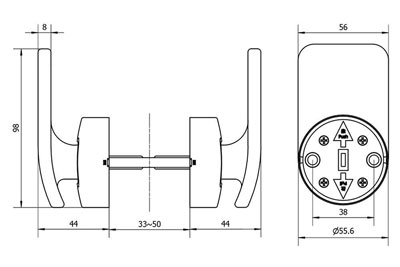

Abmessungen

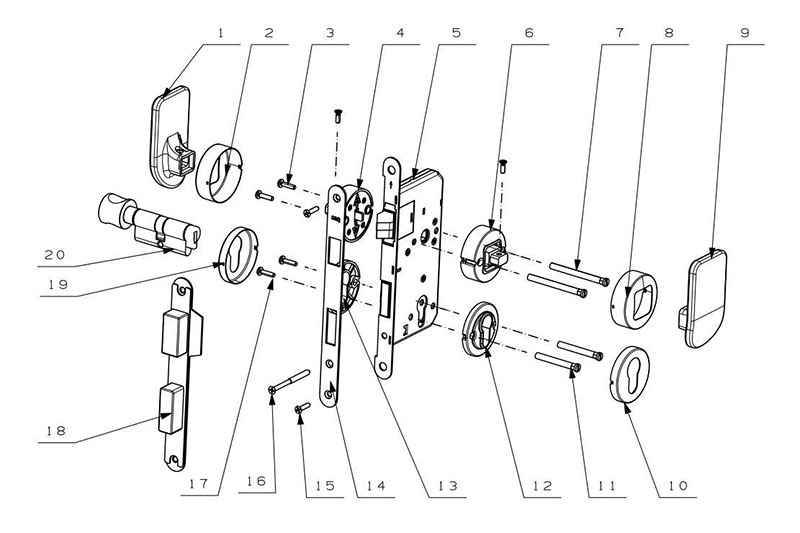

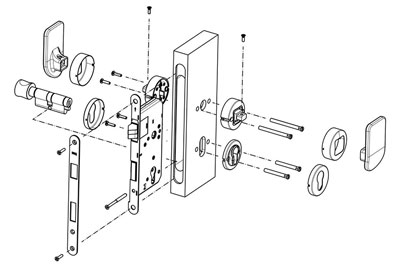

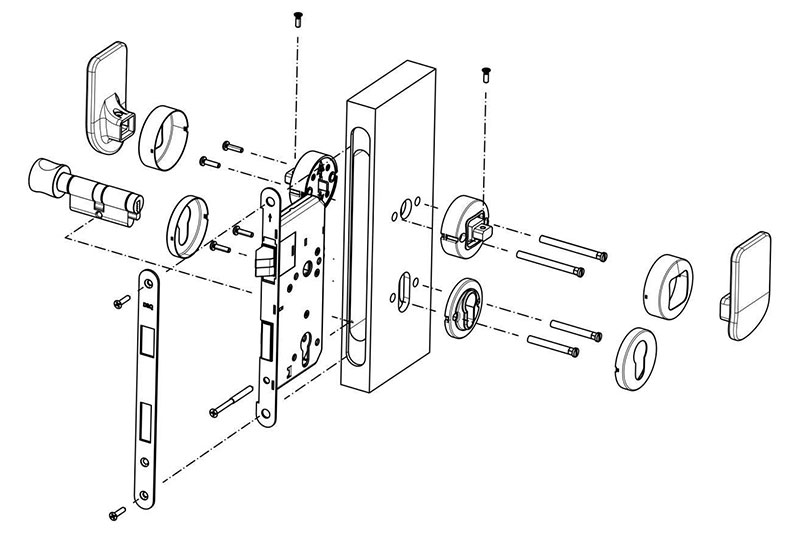

Einzelteile

Nr.	Name	Nr.	Name
1	Innendrücker	11	Verbindungsschraube
2	Innenbeschlag Drücker	12	Halterung Außenzylinder
3	Schraube für Drücker	13	Innenzylinder Halterung
4	Innenhalterung Drücker	14	Beschlag Schließzylinder
5	Schließzylinder	15	Bolzen Schließzylinder
6	Außenhalterung Drücker	16	Zylinder Feststellschraube
7	Verbindungsschraube	17	Bolzen Knauf
8	Außenbeschlag Drücker	18	Schließblech
9	Außendrücker	19	Innenbeschlag Knauf
10	Außenbeschlag Zylinder	20	Innenknauf

Einbauvorschriften

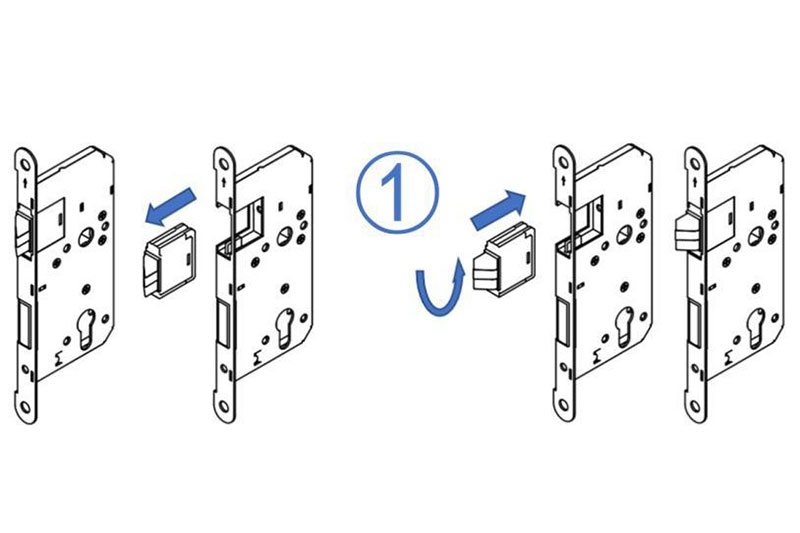

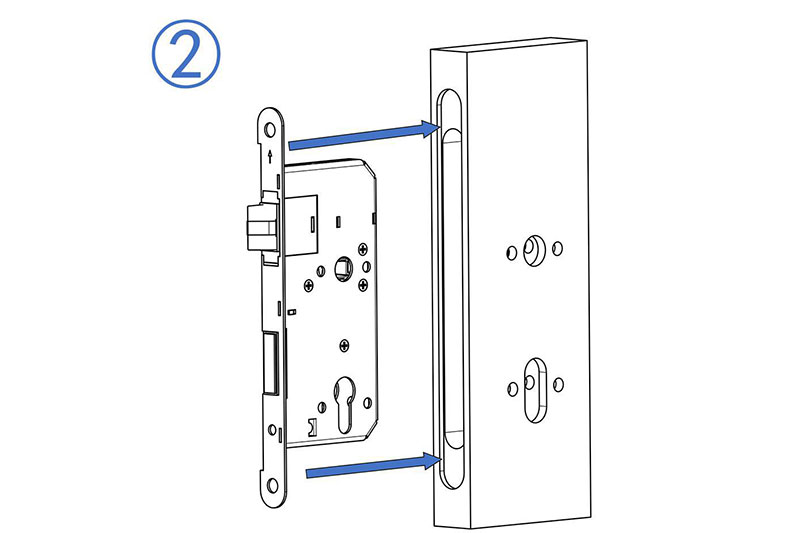

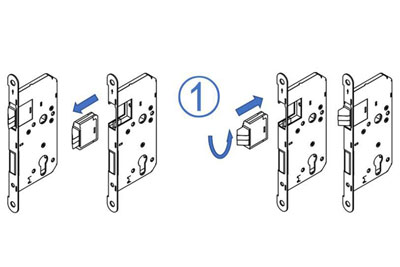

Stellen Sie die Richtung der Türöffnung fest. Stecken Sie das Schlossgehäuse in den Ausschnitt und stellen Sie sicher, dass die Falle oben und der Riegel unten ist. Stellen Sie sicher, dass die abgeschrägte Seite der Fallen in Richtung des Türrahmens zeigt. (Falls die Richtung nicht korrekt ist, nehmen Sie die Falle aus dem Gehäuse, drehen Sie sie um 180͒ und stecken Sie ihn zuriick in das Gehäuse.

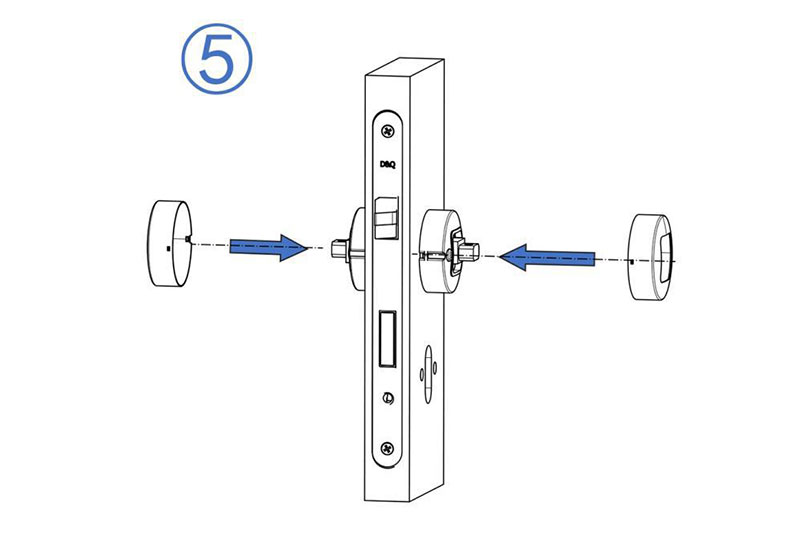

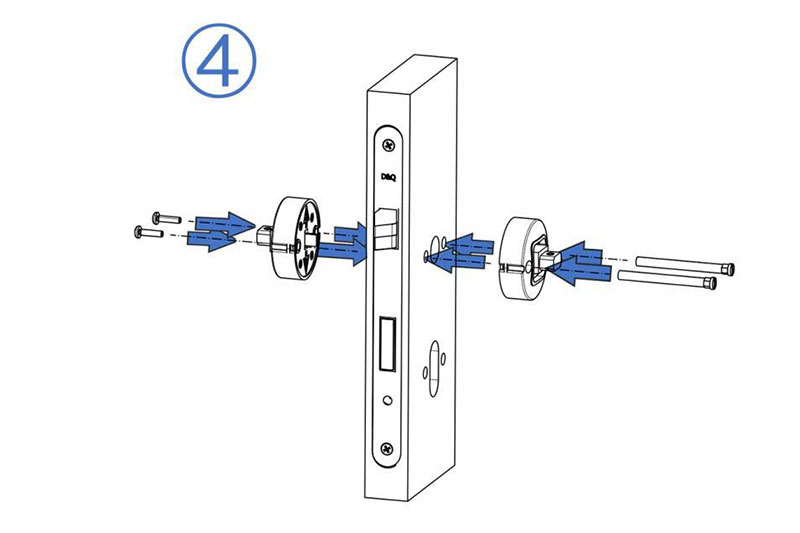

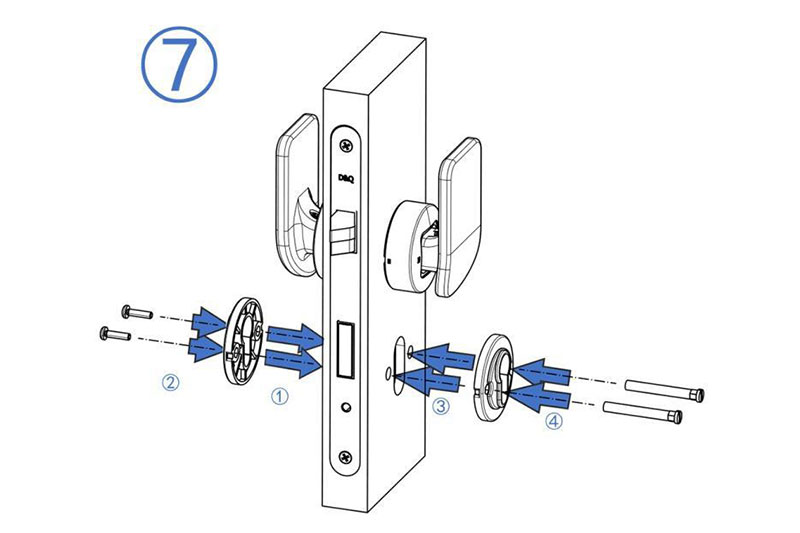

Einwärts öffnende Tür: Drücken von außen und Ziehen von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
Auswärts öffnende Tür: Ziehen von außen und Drücken von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
(*Anmerkung zum Einbau der der Zug und Druck Rosetten: Stellen Sie sicher, dass der Druckpfeil nach oben oben auf der Druckplatte zeigt. Gleichzeitig muss der Zugpfeil nach oben auf der Zugplatte zeigen.)

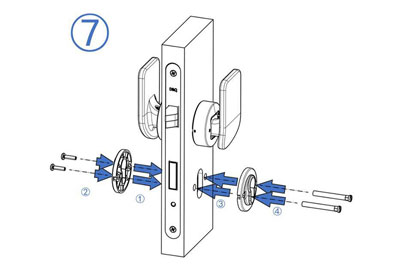

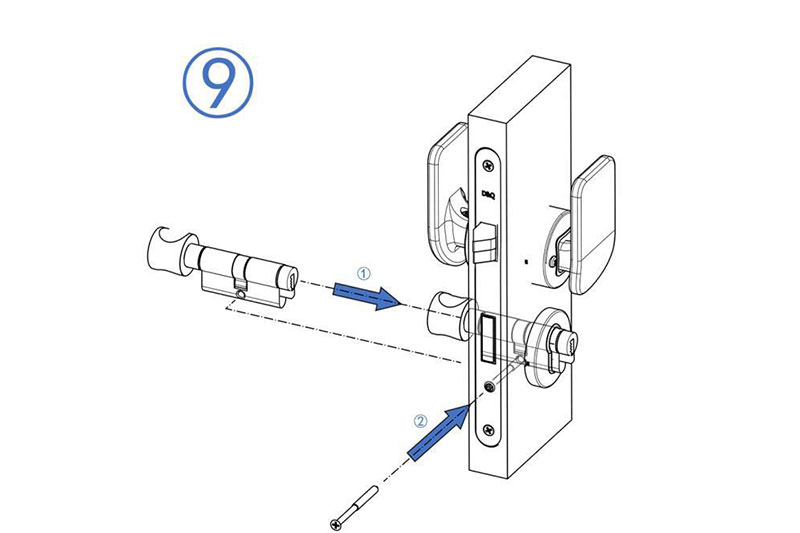

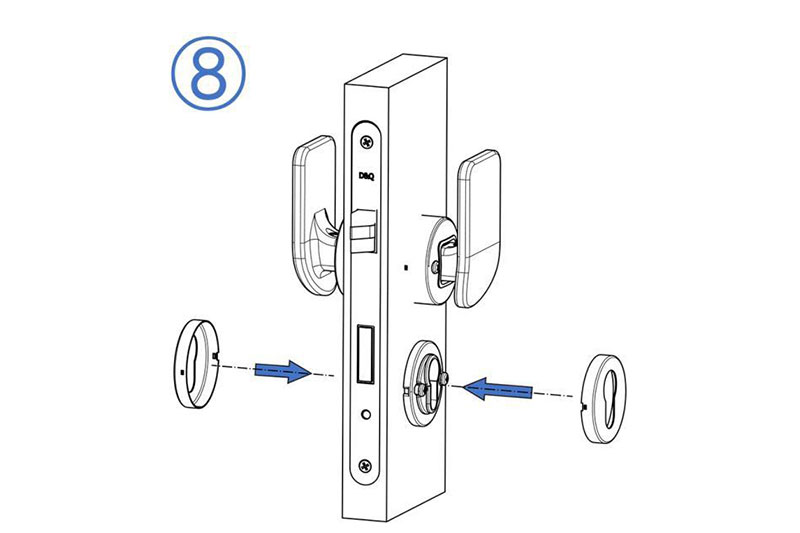

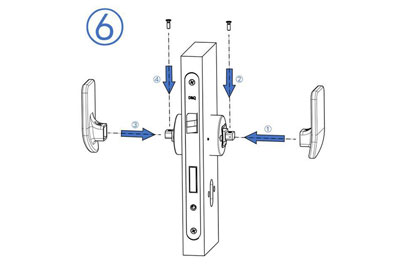

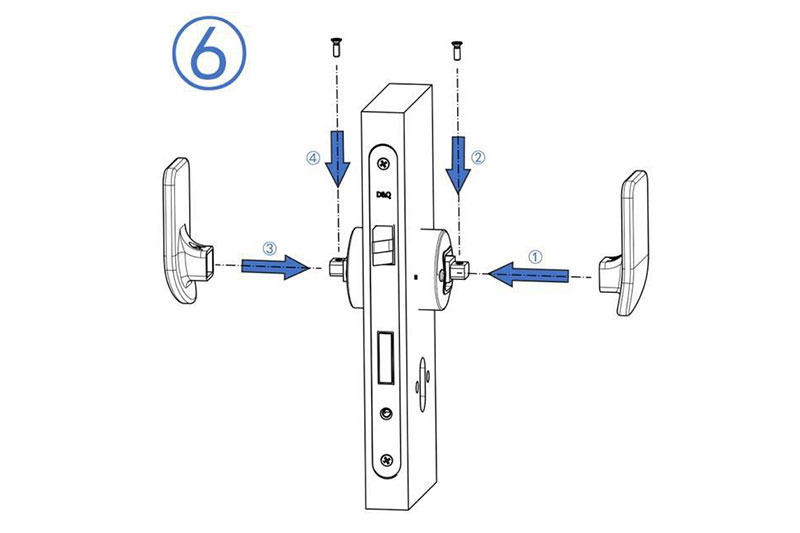

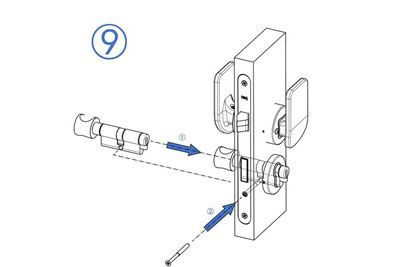

Bauen Sie die Schließzylinderplatte ein und ziehen Sie die Schraube fest. Stecken Sie den Schließzylinder in den Ausschnitt.Verbinden Sie die innere und äussere Rosette über die Drücknuss. Ziehen Sie danach die Schraube an und fixieren Sie den Schließzylinder und die Frontplatte.

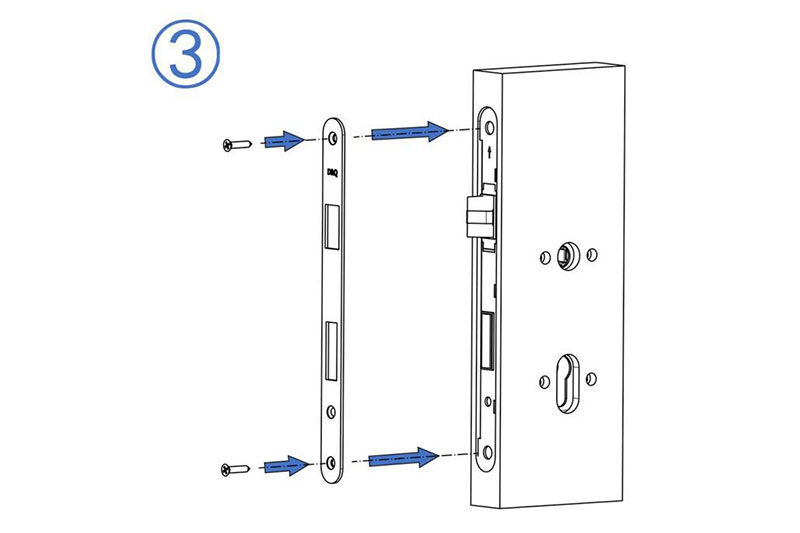

Bauen Sie den Stulp an der entsprechenden Stelle im Türrahmen ein und stellen sie sicher, dass sich die Falle und der Riegel korrekt bewegen können
Test nach Einbau: Ziehen und drücken Sie die Türdruecker, testen Sie die Beweglichkeit der Falle. Wenn die Falle frei beweglich ist, ist der Einbau abgeschlossen. Wenn nicht, beginnen Sie den Einbau erneut.

Mit unserer Expertise im Druckguss und der Herstellung von Metallwaren konzentrieren wir uns auf die Herstellung von hochwertigen Schlössern und Zubehör für unsere Kunden. Wir stellen Sicherheitsschlösser, Einsteckschlösser mit Push/Pull-Türgriff, Möbelbeschläge und Türscharniere, die in Eigenheimen, Hotels, Büros, Kliniken und Arztpraxen sowie an vielen anderen Stellen verwendet werden.
