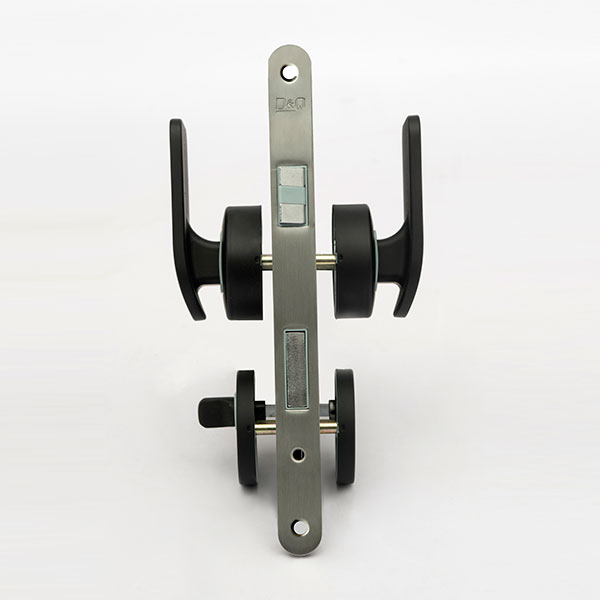

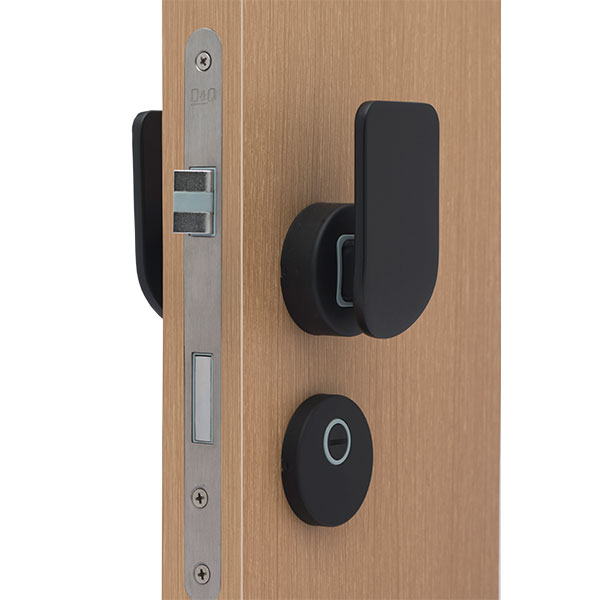

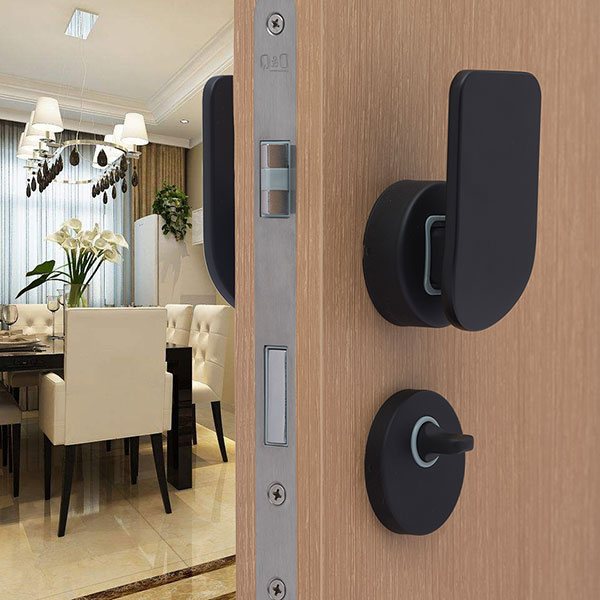

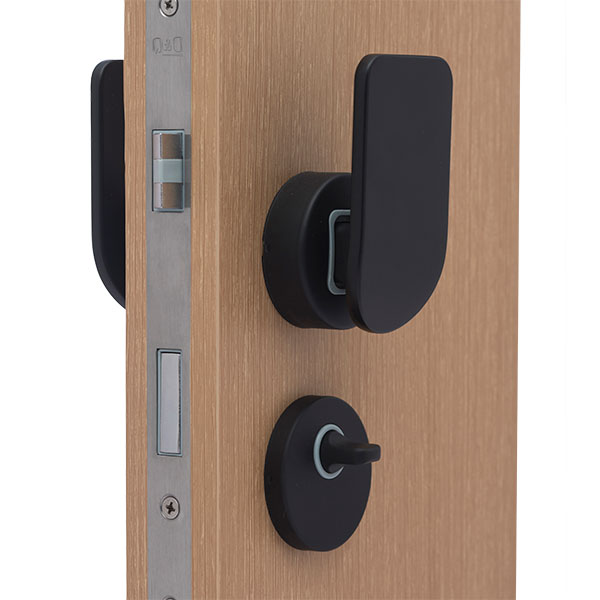

MG1813 Einsteckschloss mit Drücker/ Einsteckzylinder mit Drücker, einseitig schließend

Eigenschaften

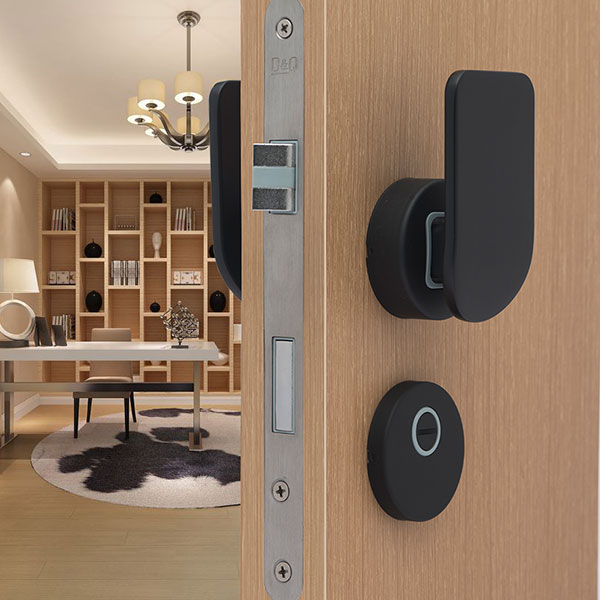

Diese Einsteckschlösser mit Drücker ermöglichen Öffnen und Schließen ohne Schlüssel. Sie können von innen mit einem Knauf geöffnet und geschlossen werden und von außen mit Hilfer einer Münze. Im Notfall kann so jederzeit die Tür von außen geöffnet werden. Der Einsteckschloss wird aus verzinktem Stahl gefertigt und der Drücker aus Aluminiumlegierungen, sodass die Stabilität des Schlosses garantiert ist. Der Riegel wird aus POM Kunststoff mit Zinklegierung gefertigt und reduziert die Geräusche des Zylinders. Diese Beschläge sind schick und elegant. Sie werden mit japanischer Oberflächenbehandlungstechnologie bearbeitet und mit JIS Standard Tests genauestens untersucht, damit Struktur und Aussehen einwandfrei sind. Diese Schlösser sind nach europäischem Standard gefertigt und haben 72mm Abstand zur Mitte; der Abstand von Türkante zur Mitte der Einbaubohrung des Drückers beträgt 55mm; die Bohrung für den Beschlag hat 38mm Abstand zur Mitte.

Farben

Vernickelt
Mattschwarz
Champagner-gold
Nach Maß

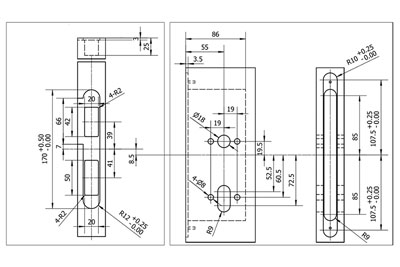

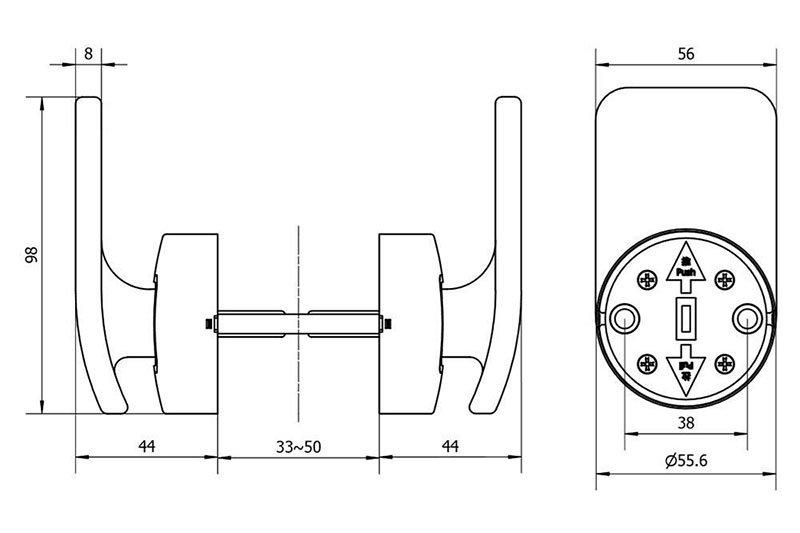

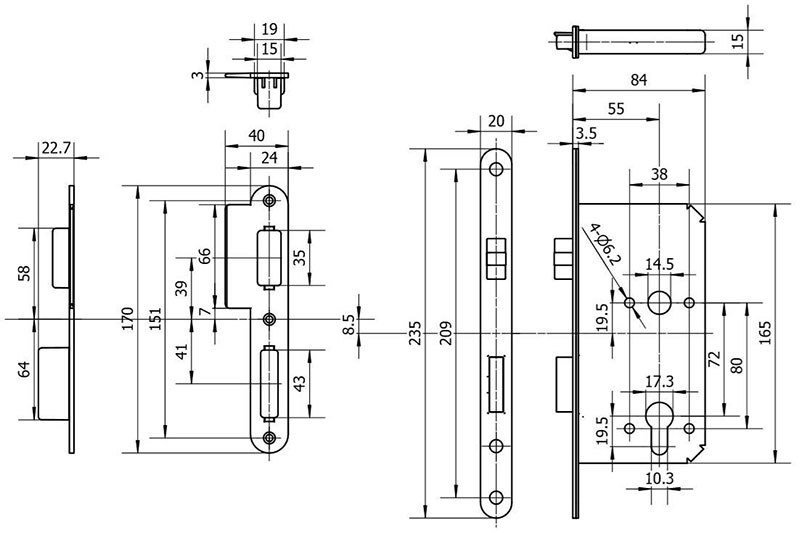

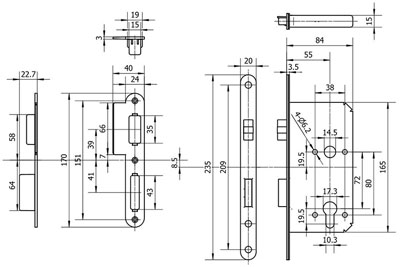

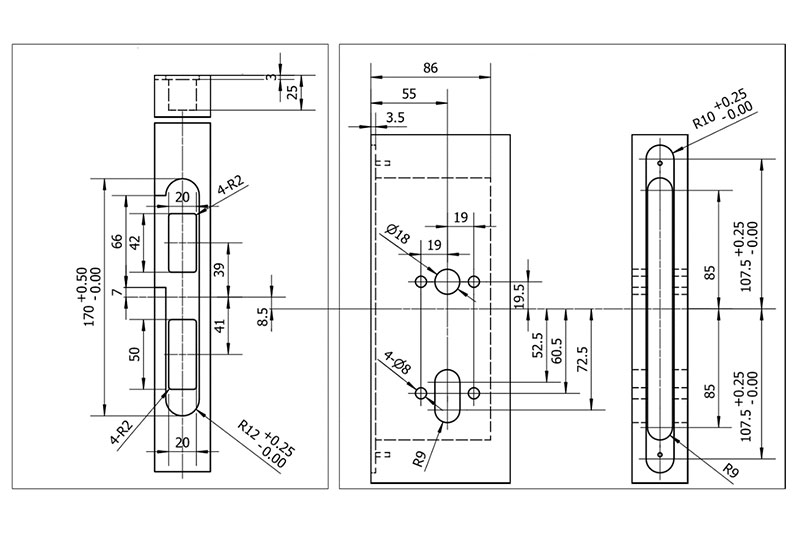

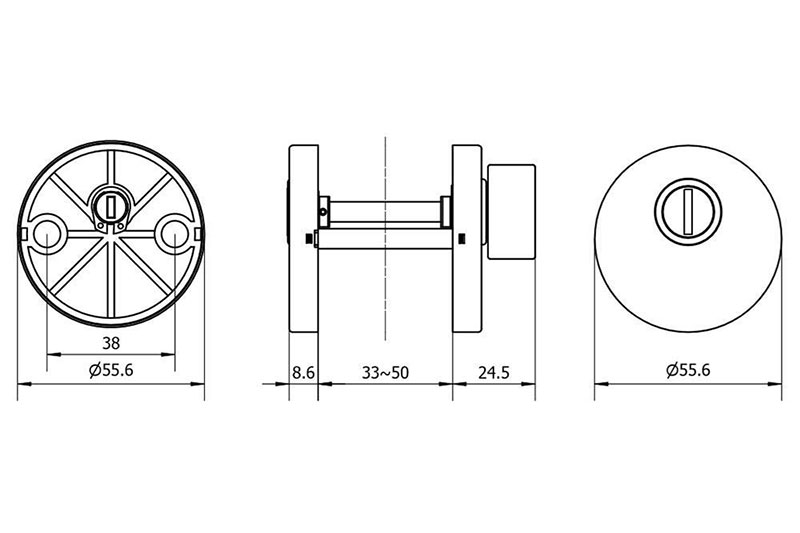

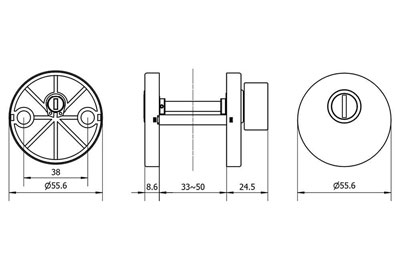

Abmessungen

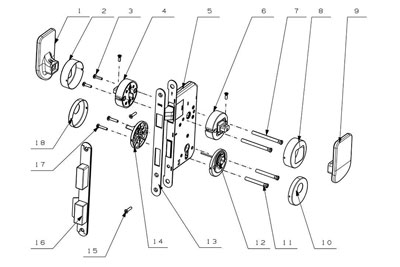

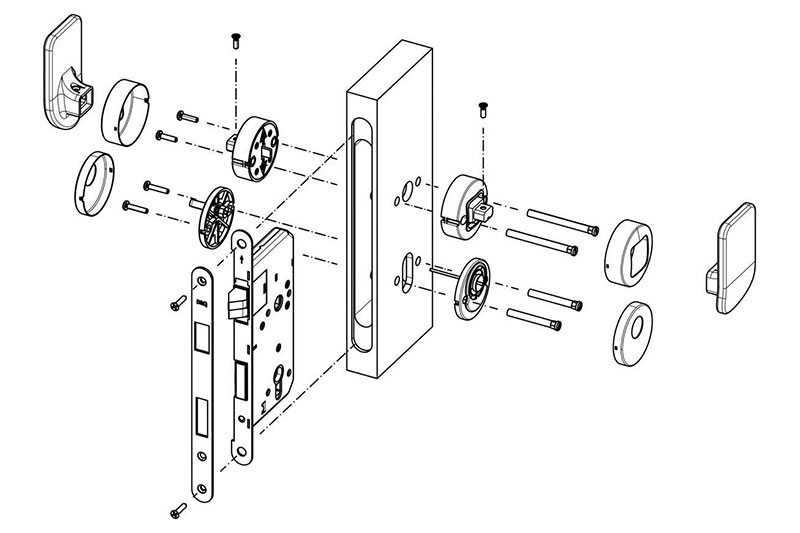

Einzelteile

Nr.	Name	Nr.	Name
1	Innendrücker	10	Beschlag Außenknauf
2	Innenbeschlag Drücker	11	Verbindungsschraube
3	Schraube für Drücker	12	Halterung Außenknauf
4	Innenhalterung Drücker	13	Beschlag Schließzylinder
5	Schließzylinder	14	Halterung Innenknauf
6	Außenhalterung Drücker	15	Bolzen Schließzylinder
7	Verbindungsschraube	16	Schließblech
8	Außenbeschlag Drücker	17	Bolzen Knauf
9	Außendrücker	18	Beschlag Innenknauf

Einbauvorschriften

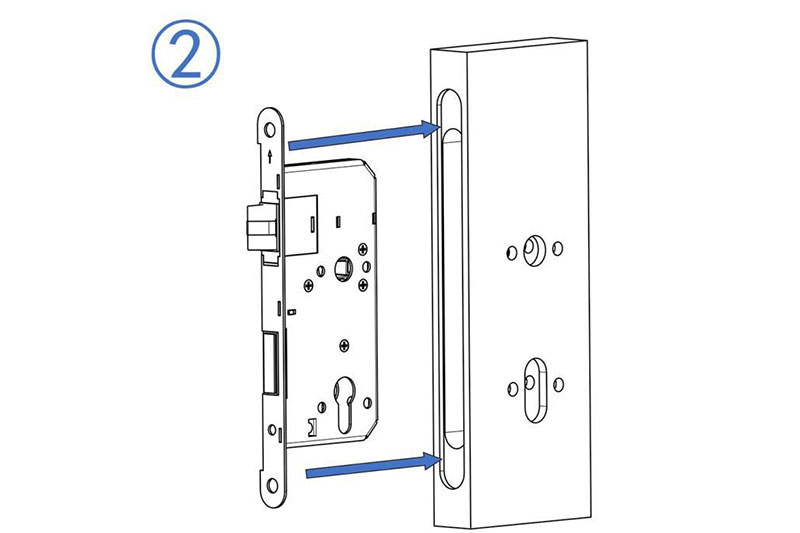

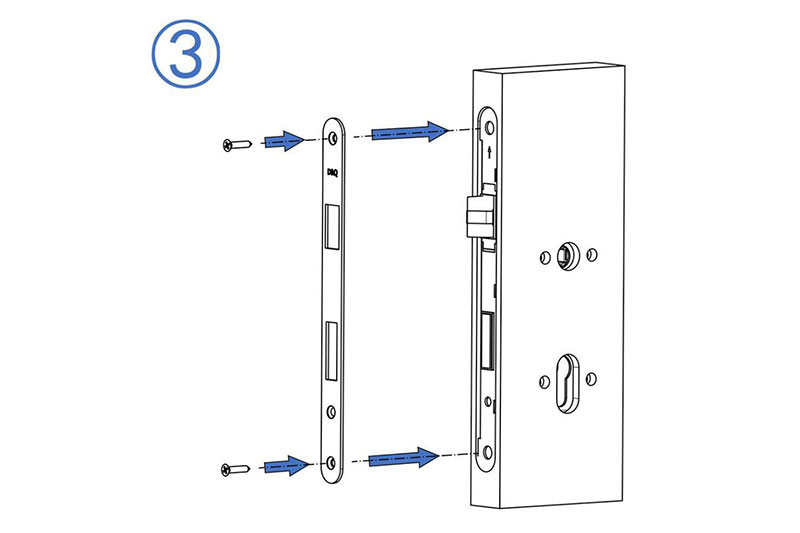

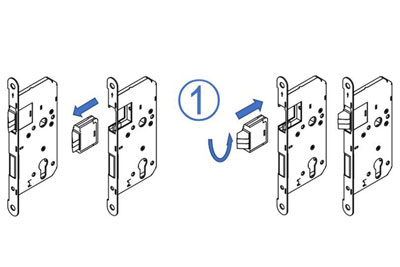

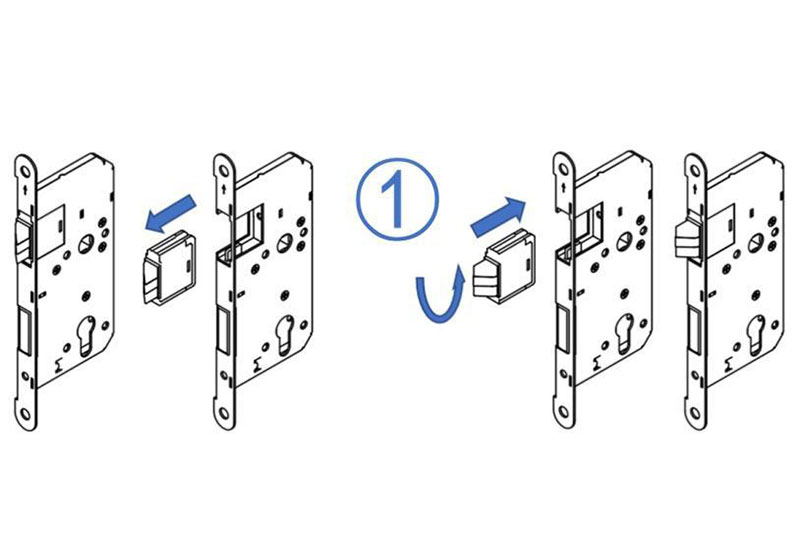

Stellen Sie die Richtung der Türöffnung fest. Stecken Sie das Schlossgehäuse in den Ausschnitt und stellen Sie sicher, dass die Falle oben und der Riegel unten ist. Stellen Sie sicher, dass die abgeschrägte Seite der Fallen in Richtung des Türrahmens zeigt. (Falls die Richtung nicht korrekt ist, nehmen Sie die Falle aus dem Gehäuse, drehen Sie sie um 180͒ und stecken Sie ihn zuriick in das Gehäuse.

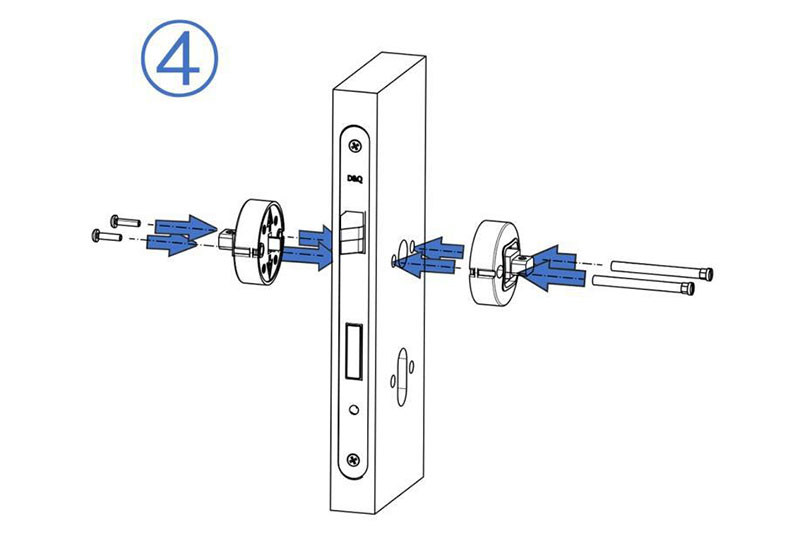

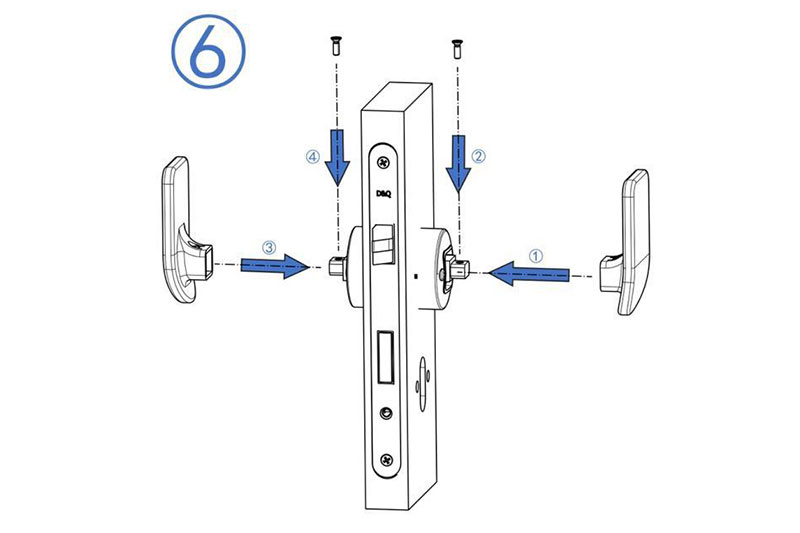

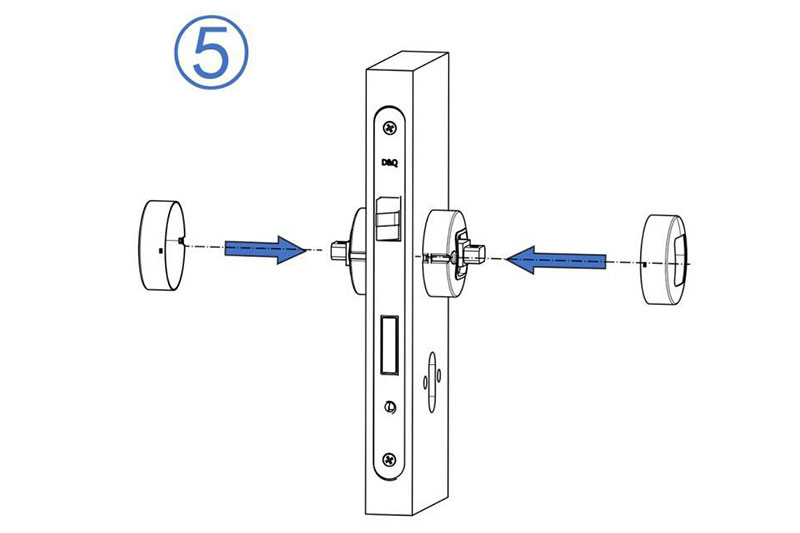

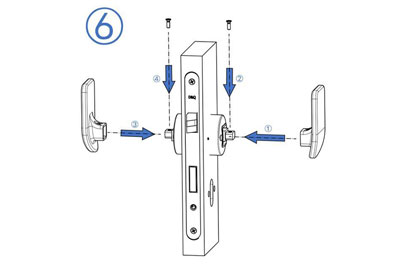

Einwärts öffnende Tür: Drücken von außen und Ziehen von innen. Bauen Sie zuerst die Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
Auswärts öffnende Tür: Zug von außen und Drücken von innen. Bauen Sie zuerst die
Push/ Pull Rosette und dann den Drücker ein. Ziehen Sie zum Schluss die Schrauben fest.
(*Anmerkung zum Einbau der der Zug und Druck Rosetten: Stellen Sie sicher, dass der Druckpfeil nach oben oben auf der Druckplatte zeigt. Gleichzeitig muss der Zugpfeil nach oben auf der Zugplatte zeigen.)

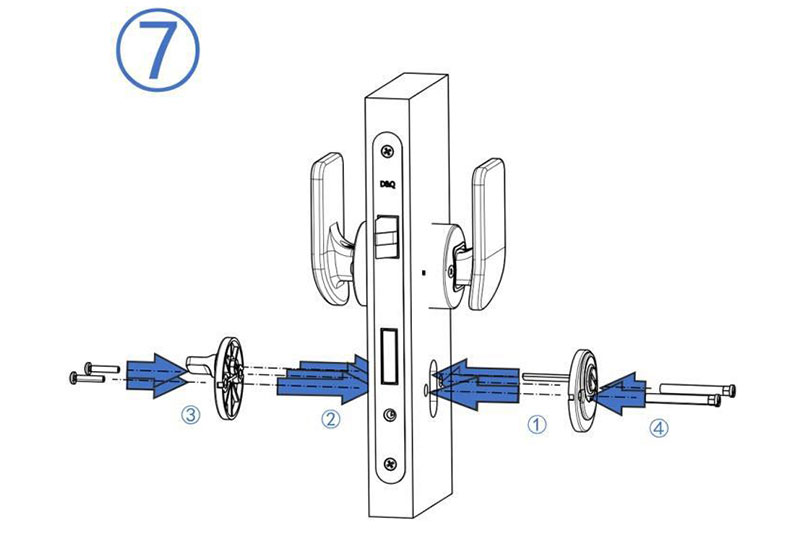

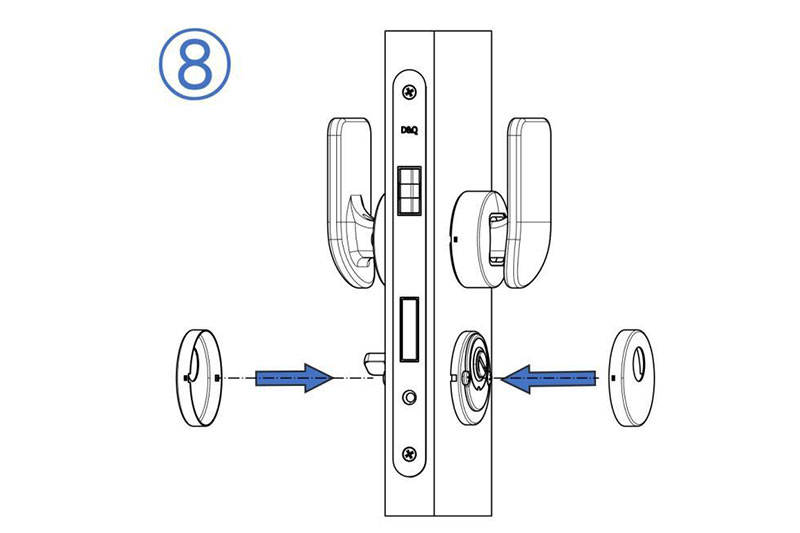

Bauen Sie die Schließzylinderplatte ein und ziehen Sie die Schraube fest. Stecken Sie den Schließzylinder in den Ausschnitt.Verbinden Sie die innere und äussere Rosette über die Drücknuss. Ziehen Sie danach die Schraube an und fixieren Sie den Schließzylinder und die Frontplatte.
Bauen Sie den Stulp an der entsprechenden Stelle im Türrahmen ein und stellen sie sicher, dass sich die Falle und der Riegel korrekt bewegen können
Test nach Einbau: Ziehen und drücken Sie die Türdruecker, testen Sie die Beweglichkeit der Falle. Wenn die Falle frei beweglich ist, ist der Einbau abgeschlossen. Wenn nicht, beginnen Sie den Einbau erneut
